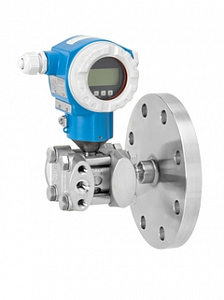

Endress+Hauser Deltabar S FMD77 Датчик давления
В наличии / Артикул: FMD77
Преобразователь дифференциального давления Deltabar S FMD77 широко используется в промышленности для непрерывного измерения уровня жидкостей.
- Присоединение : Резьба и фланцы
- Температура процесса: -70 … +400°C
- Диапазон измерения: +100 мбар … +16 бар (+1.5 to +240psi)
- Подробно
- Характеристики
Преобразователь дифференциального давления Deltabar S FMD77 с металлическими мембранами имеет разделительную диафрагму со стороны камер высокого или низкого давления с капиллярами на стороне низкого давления . Наиболее широко используется в промышленности для непрерывного измерения уровня жидкостей. Интегрированный модуль хранения данных HistoROM упрощает управление параметрами процесса и устройства. Разработан в соответствии с
IEC 61508 для использования в системах соответствующих функциональной безопасности SIL3.
- Для измерения уровня, объема или массы жидкостей.
- Присоединение: Резьба и фланцы
- Температура процесса: -70 … +400°C
- Диапазон измерения: +100 мбар … +16 бар (+1.5 to +240psi)
- Погрешность: Стандартная ±0,1%, «Platinum» ±0.075%
- Международные и российские сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты, EAC
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Высочайшая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использования в системах функциональной безопасности до SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка через русифицированное меню локального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Сокращение затрат на фонд ЗИП благодаря модульной универсальной конструкции датчика
- Независимая системная интеграция (HART/PA/FF)
- Новая мембрана TempC минимизирует влияние колебания температуры окружающей среды и процесса
Технические характеристики датчика давления Endress+Hauser Deltabar S FMD77
| Принцип измерения | Дифференциальное давление |
| Характеристики | Цифровой преобразователь с металлическими измерительными измерительными диафрагмами, с уплотнением с одной стороны диафрагмы Модульная конструкция Длительная стабильность Вторичный защитный отсек Расширенные функции диагностики |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | 0,075% + влияние уплотнения диафрагмы |
| Длительная стабильность | 0.08 % от верхнего значения диапазона в год 0.14 % от верхнего значения диапазона за 5 лет 0.27 % от верхнего значения диапазона за 10 лет |
| Рабочая температура | -40°C…400°C (- |
| Температура окружающей среды | -50°C…85°C (-58°F…185°F) |
| Рабочий диапазон | 100 мбар…16 бар (40 дюймов вод. ст…240 psi) |
| Наименьший калибруемый шаг шкалы | 5 мбар (0,075 фунт/кв. дюйм) |
| Сопротивление вакуума | 50 мбар (0,73 psi) |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 160 бар (2400 psi) |
| Присоединение к процессу | Сторона низкого давления: 1/4-18NPT RC1/4″ Сторона высокого давления: Фланцы (DIN, ASME, JIS) |
| Материал мембраны процесса | 316L, AlloyC, Тантал, Золото-родий, PTFE |
| Материал прокладки | Нет, приваренная разделительная диафрагма |
| Заполняющая жидкость: | Силиконовое масло, Инертное масло, Растительное масло Низкотемпературное масло Высокотемпературное масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | SIL WHG/Защита от перелива |
| Сертификаты на конструкцию | NACE MR0175 EN10204-3.1 |
| Доп. информация | функции диагностики |
| Замена | PMD78B |
Основные характеристики
- Артикул FMD77
- Бренд Endress+Hauser
- Модель S FMD77
