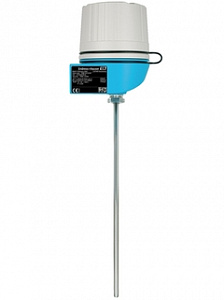

Endress+Hauser TC65 Преобразователь термоэлектрический
Термопара TC65 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химия и нефтехимия.
- Диапазон измерений: –40 до 1100 °C
- Максимальное рабочее давление: до 75 бар в зависимости от присоединения к процессу (при прямом контакте со средой)
- Степень защиты: IP68
- Подробно
- Характеристики
Термопара TC65 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химия и нефтехимия. Термопара предназначена для прямого контакта с процессом или для монтажа с отдельной термогильзой для защиты чувствительного элемента от механических и коррозионных воздействия. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).
Тяжелые промышленные применения: добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности.
- Диапазон измерений: –40 до 1100 °C
- Максимальное рабочее давление: до 75 бар в зависимости от присоединения к процессу (при прямом контакте со средой)
- Степень защиты: IP68
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Высокая степень универсальности конструкции (стандартные головки по DIN EN 50446 для монтажа преобразователя), любые длины погружной части (выбор с шагом 1мм)
- Модульность конструкции, взаимозаменяемость
- Для вставного/резьбового присоединения со скользящим компрессионным фитингом
Технические характеристики преобразователя термоэлектрического Endress+Hauser TC65
| Принцип измерения | Термопара |
| Характеристики / Применение | метрические размеры модульная система измерения температуры для высокоинтенсивных областей применения подходит для использования во взрывоопасных зонах резьбовое присоединение к процессу без горловины |
| Термогильза / защитная трубка | Без термогильзы |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 3,0 мм 6,0 мм |
| Максимальная длина по запросу | до 30000,00 мм (1181,10») |
| Материал защитной трубки/термогильзы | 1.4404 (316L) Alloy 600 (2.4816) |
| Присоединение к процессу | Внутренняя резьба: NPT1/2″ NPT3/4″ Компрессионный фитинг: NPT1/2″ NPT3/4″ |
| Форма наконечника датчика | прямой суженный |
| Диапазон рабочих температур | Тип K: -40 °C…1100 °C Тип J: -200 °C …750 °C |
| Макс. рабочее давление (статическое) | при 20 °C: 80 бар (1160 psi) |
| Погрешность | класс 1 согласно IEC 60584 |
| Время отклика | в зависимости от конфигурации t50 = 3 с t90 = 7 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II IECEx NEPSI EAC Ex Взрывозащита |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
- Артикул TC65
- Бренд Endress+Hauser
- Модель TC65
