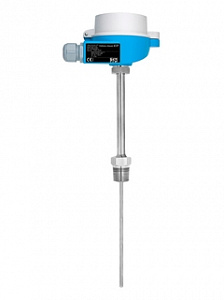

Endress+Hauser Omnigrad S TC88 Преобразователь термоэлектрический
В наличии / Артикул: TC88
Надежная модульная конструкция термопары позволяет использовать её в любых отраслях промышленности, особенно в химической и нефтегазовой.
- Универсальное применение
- Монтаж в существующие термогильзы
- Диапазон измерения: –40 … 1100 °C
- Класс защиты до IP68
- Подробно
- Характеристики
Надежная модульная конструкция термопары позволяет использовать её в любых отраслях промышленности, особенно в химической и нефтегазовой. Опциональный устанавливаемый в головке преобразователь со всеми стандартными протоколами коммуникаций повышает точность измерения и надежность по сравнению с датчиками с прямым подключением к контроллеру. Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.
- Универсальное применение
- Монтаж в существующие термогильзы
- Диапазон измерения: –40 … 1100 °C
- Класс защиты до IP68
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной.
- Возможность регулирования погружной длины термометра с помощью компрессионных фитингов.
- Типы защиты, используемые во взрывоопасных зонах: искрозащищенность (Ex ia), искробезопасность (Ex nA)
- Встраиваемые нормирующие преобразователи с различными выходными сигналами: 4/20мА, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™
Технические характеристики преобразователя термоэлектрического Endress+Hauser Omnigrad S TC88
| Принцип измерения | Термопара |
| Характеристики / Применение | метрические размеры модульная система измерения температуры полный диапазон областей применения подходит для использования во взрывоопасных зонах подходит для использования при высоком рабочем давлении резьбовое присоединение к процессу с шейкой для использования с термогильзой |
| Термогильза / защитная трубка | для использования с термогильзой |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | Диаметр вставки 3,0 мм (0,12») 6,0 мм (0,24») |
| Максимальная длина по запросу | до 30000,00 мм (1181,10») |
| Материал защитной трубки/термогильзы | 1.4404 (316L) 1.4571 (316Ti) Alloy 600) |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: G1/2″ NPT1/2″ M14x1,5 M18x1,5 |
| Форма наконечника датчика | прямой |
| Шероховатость поверхности Ra | 0,8 мкм (31,5 мкдюйма) |
| Диапазон рабочих температур | Тип K: -40 °C…1100 °C Тип J: -40 °C…750 °C |
| Макс. рабочее давление (статическое) | при 20 °C: 500 бар (7252 psi) |
| Погрешность | класс 1 согласно IEC 60584 |
| Время отклика | в зависимости от конфигурации t50 = 1 с t90 = 2 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II NEPSI IECEx NEPSI EAC Ex |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
Основные характеристики
- Артикул TC88
- Бренд Endress+Hauser
- Модель TC88
