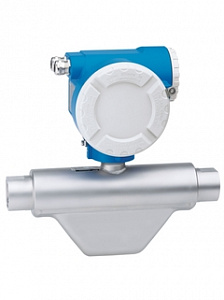

Endress+Hauser CNGmass Кориолисовый массовый расходомер
Расходомер CNGmass специально разработан для заправочных машин CNG (сжатый природный газ). Он отмеряет расход газа с наименьшей погрешностью – ежедневная надежность круглые сутки.
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Рабочая температура жидкости до +125 °C
- Рабочее давление до 350 бар
- Измерение массового расхода до 150 кг/мин
- Подробно
- Характеристики
Точность измерения расхода СПГ на заправочной колонке так же важна, как для любого другого вида топлива. Поэтому «мозгом» любой заправочной колонки СПГ является расходомер, который отмеряет расход газа с наименьшей погрешностью – ежедневная надежность круглые сутки. Это только некоторые преимущества CNGmass, специально разработанного для подобных применений.
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
- Расходомер специально разработан для заправочных машин CNG (сжатый природный газ)
- Рабочая температура жидкости до +125 °C
- Рабочее давление до 350 бар
- Измерение массового расхода до 150 кг/мин
Взрывозащищенные исполнения имеют сертификаты
- ATEX, FM, CSA, NEPSI
Выходной сигнал для системы управления
- Modbus RS485
Преимущества
- Программа FieldCare для управления и диагностики на месте
- Низкое энергопотребление
- Компактная и малогабаритная конструкция
- Устойчивость к вибрациям благодаря сбалансированности двухтрубной измерительной системы
- Простая установка без прямых участков до и после расходомера
Технические характеристики расходомера Endress+Hauser CNGmass
| Принцип измерения | Кориолисовые расходомеры |
| Заголовок для продукта | Расходомер для применения на заправочных установках, с простой интеграцией в систему. Точное измерение сжатого природного газа (КПГ) для применения на заправочных установках с высоким давлением. |
| Функции датчика | Максимальная эксплуатационная безопасность — надежность в экстремальных условиях процесса. Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Значения расхода до 150 кг/мин (330 фунт/мин). Рабочее давление до 350 бар (5080 фунт/кв. дюйм). |
| Особенности преобразователя | Простое управление – оптимизировано для конкретной области применения. Быстрый ввод в эксплуатацию – предварительно настроенные приборы. Автоматическое извлечение данных для обслуживания. Прочный сверхкомпактный корпус преобразователя. Импульсный выход и подключение Modbus RS485. |
| Диапазон номинальных диаметров | DN 08…25 |
| Смачиваемые материалы | Измерительная трубка: 1.4435 (316L) Присоединение: 1.4404 (316) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход |
| Макс. погрешность измерения | Массовый расход: ±0,5 % объема дозирования |
| Диапазон измерения | DN08: 30 кг/мин. DN15: 80 кг/мин. DN25: 150 кг/мин. |
| Макс. рабочее давление | 350 бар (5080 фунт/кв. дюйм) |
| Диапазон температур продукта | -50…+125°C |
| Диапазон окружающей температуры | –40…+60 °C (–40…+140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Литой алюминий с порошковым покрытием |
| Степень защиты | IP67, защитная оболочка типа 4X |
| Дисплей/Настройка | Без локального управления Возможна настройка через управляющее ПО |
| Выходные сигналы | Импульсный/частотный/релейный выход (пассивный), импульсный выход с фазовым сдвигом |
| Входные сигналы | Отсутствует |
| Цифровая связь | Modbus RS485 |
| Источник питания | 10…30 В пост. тока 20…28 В перем. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, NEC/CEC, FM, CSA, NEPSI, UL |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Сертификаты PTB, BEW, LNE, Росстандарт, NTEP |
| Сертификаты и нормативы по давлению | CRN |
| Сертификаты на материалы | Материал 3.1 |
- Артикул 8FF
- Бренд Endress+Hauser
- Модель CNGmass
