| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Диапазон измерения |
|
| Подключение к процессу |
резьбовое соединение G 1/2 внешняя резьба |

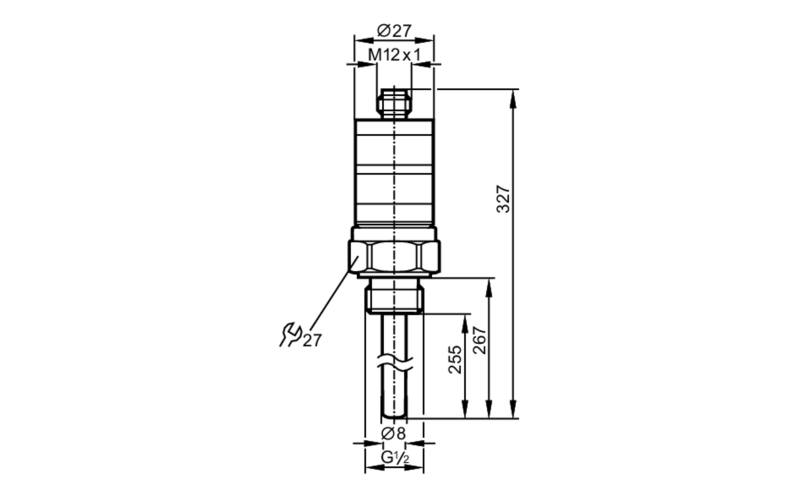

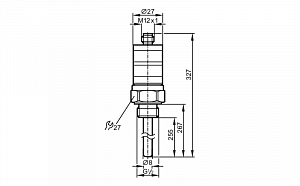

| Монтажная длина EL [mm] |
267 |
| Приложение |
| Особенности |
позолоченные контакты |
| Измерительный элемент |
1 x Pt 1000, (to DIN EN 60751, класс B) |
| Среда |
Жидкие или газообразные среды |
| Температура измеряемой среды [°C] |
-25…125, (145 max. 1 h) |
| Предел прочности по давлению [bar] |
300 |
| Миним.глубина установки [mm] |
15 |
| Электронные данные |
| Рабочее напряжение [V] |
9,6…32 DC |
| Потребление тока [mA] |
< 30 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
0,5 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
500 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Длина зонда L [mm] |
255 |
| Диапазон измерения |
|
| Точка срабатывания SP |
|
| Точность/ погрешность |
| Температурный дрейф на каждые 10 К [K] |
0,1 |
| Повторяемость [K] |
± 0,1 |
| Точность установки [K] |
± 3 |
| Гистерезис [K] |
5, (фиксированный) |
| Время реакции |
| Динамика реакции срабатывания T05 / T09 [s] |
1 / 3, (по DIN EN 60751) |
| Программное обеспечение / Программирование |
| Настройка точки переключения |
настроечные кольца |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| DIN EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
485 |
| Механические данные |
| Вес [g] |
155,5 |
| Материал |
нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), FKM |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), FKM |
| Момент затяжки [Nm] |
45 |
| Подключение к процессу |
резьбовое соединение G 1/2 внешняя резьба |
| Монтажная длина EL [mm] |
267 |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
2 x светодиод, жёлтый |
|
| Со шкалой |
да |
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
| Значения точности относятся к проточной воде. |
|
| Рекомендации |
Артикул снят с производства |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TK7480-00 — 02.10.2008 — |
