| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Диапазон измерения |
|
| Подключение к процессу |
резьбовое соединение M18 x 1,5 внутренняя резьба |
| Монтажная длина EL [mm] |
45 |
| Приложение |
| Особенности |
позолоченные контакты |
| Измерительный элемент |
1 x Pt 1000, (to DIN EN 60751, класс A) |
| Среда |
Жидкие или газообразные среды |
| Предел прочности по давлению [bar] |
300 |
| Миним.глубина установки [mm] |
12 |
| Электронные данные |
| Рабочее напряжение [V] |
18…32 DC, (‘supply class 2’ согласно cULus) |
| Потребление тока [mA] |
< 50 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
1 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10 |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Длина зонда L [mm] |
45 |
| Диапазон измерения |
|
| Заводская настройка |
-40…150 °C / -40…302 °F |
| Точка срабатывания SP |
| -49,8…150 °C |
-57,6…302 °F |
|
| Точка сброса rP |
| -50…149,8 °C |
-58…301,6 °F |
|
| Aналоговая пусковая точка |
|
| Aналоговая конечная точка |
|
| С шагом в |
|
| Разрешение |
| Разрешение коммутационного выхода [K] |
0,1 |
| Разрешение аналогового выхода [K] |
токовый выход: MS / 4096, выход напряжения: MS / 3561 |
| Разрешение дисплея [K] |
0,1 |
| Точность/ погрешность |
| Погрешность точки переключения [K] |
± 0,3 + (± 0,1 % MS) |
| Точность аналогового выхода [K] |
± 0,3 + (± 0,1 % MS) |
| Точность дисплея [K] |
± 0,3 + (± 0,1 % MS) |
| Температурный коэфициент [% от диапазона измерения / 10 K] |
0,1, (При отклонении от стандартных условий 25 ± 5 °C) |
| Время реакции |
| Динамика реакции срабатывания T05 / T09 [s] |
1 / 3, (по DIN EN 60751) |
| Программное обеспечение / Программирование |
| Выбор параметров |
гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
470 |
| Сертификат UL |
| Регистрационный номер UL |
K013 |
|
| Механические данные |
| Вес [g] |
207 |
| Корпус |
Компактная конструктивная форма с использованием сменных переходников |
| Материал |
нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), O-кольцо: FKM 80 Shore A |
| Подключение к процессу |
резьбовое соединение M18 x 1,5 внутренняя резьба |
| Монтажная длина EL [mm] |
45 |

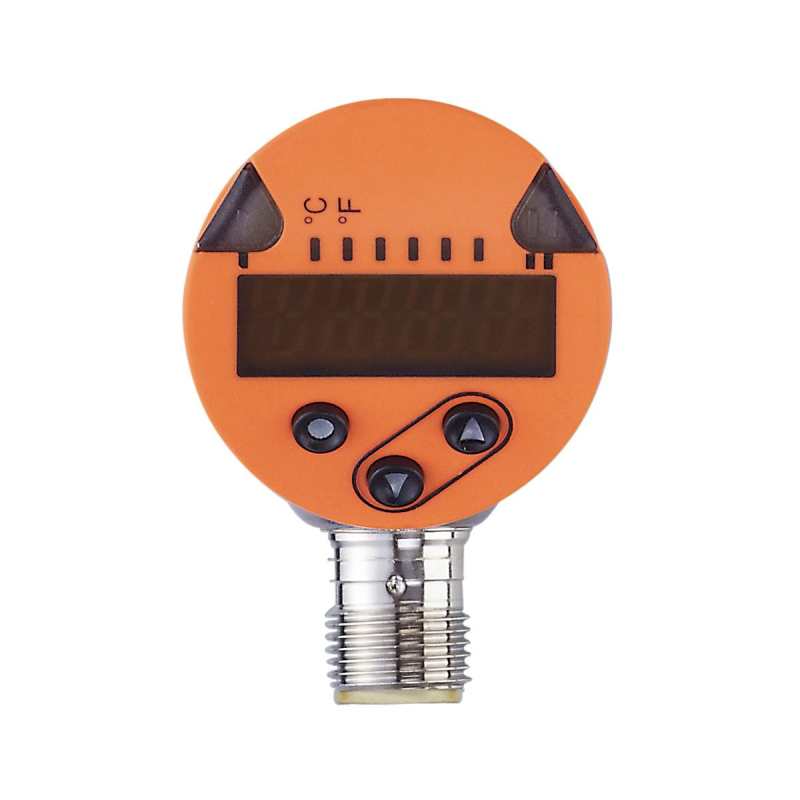

| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
2 x светодиод, зелёный |
| Состояние выхода |
светодиод, жёлтый |
| Измеренные значения |
буквенно-цифровой дисплей, красный/зеленый 4-значный |
|
| Примечания |
| Примечания |
| MS = настройка интервала измерения |
| Значения точности относятся к проточной воде. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TN2511-00 — 20.10.2015 — |
