| Характеристики |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Диапазон измерения [°F] |
-58…302 |
| Подключение к процессу |
резьбовое соединение 1/2′ NPT |
| Монтажная длина EL [mm] |
30 |
| Приложение |
| Особенности |
позолоченные контакты |
| Измерительный элемент |
1 x Pt 1000, (to DIN EN 60751, класс A) |
| Среда |
Жидкие или газообразные среды |
| Предел прочности по давлению [bar] |
400 |
| Примечание к прочности по давлению |
| датчик |
| При установке в адаптеры действительна спецификация адаптера |
|
| MAWP (для применения в соответствии с CRN) [bar] |
350 |
| Электронные данные |
| Рабочее напряжение [V] |
18…32 DC, (‘supply class 2’ согласно cULus) |
| Потребление тока [mA] |
< 50 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
1 |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
1 |
| Выходной сигнал |
аналоговый сигнал, IO-Link, (конфигурируемый) |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
250, ((18…19 V), 19…32 V: 300 Ω) |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения [°F] |
-58…302 |
| Заводская настройка |
0…300 °F |
| Разрешение |
| Разрешение аналогового выхода [K] |
0,04 |
| Точность/ погрешность |
| Точность аналогового выхода [K] |
± 0,3 + (± 0,1 % MS) |
| Температурный коэфициент [% от диапазона измерения / 10 K] |
0,1, (При отклонении от стандартных условий 25 ± 5 °C) |
| Время реакции |
| Динамика реакции срабатывания T05 / T09 [s] |
1 / 3 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
572 |
| Сертификат UL |
| Регистрационный номер UL |
K002 |
|
| Механические данные |
| Вес [g] |
129,5 |

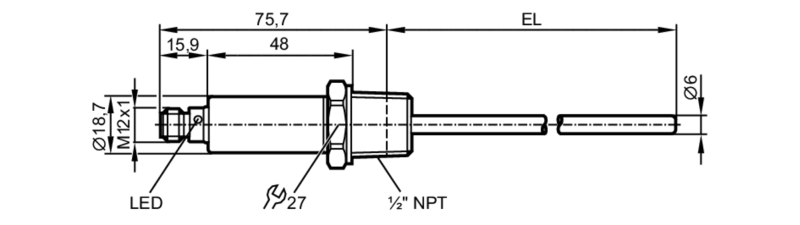

| Размеры [mm] |
Ø 18,7 |
| Материал |
нерж. сталь (1.4404 / 316L), PEI, FKM |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L) |
| Подключение к процессу |
резьбовое соединение 1/2′ NPT |
| Диаметр зонда [mm] |
6 |
| Монтажная длина EL [mm] |
30 |
| Дисплеи / Элементы управления |
| Дисплей |
| Рабочее состояние |
1 x светодиод, зелёный |
|
| Примечания |
| Примечания |
| MS = настройка интервала измерения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TA2303-00 — 12.10.2016 — |
