| Характеристики |
| Разрешение изображения 3D [px] |
64 x 48 |
| Угол обзора 3D [°] |
40 x 30 |
| Макс. скорость считывания [Hz] |
20 |
| Коммуникационный интерфейс |
Ethernet |

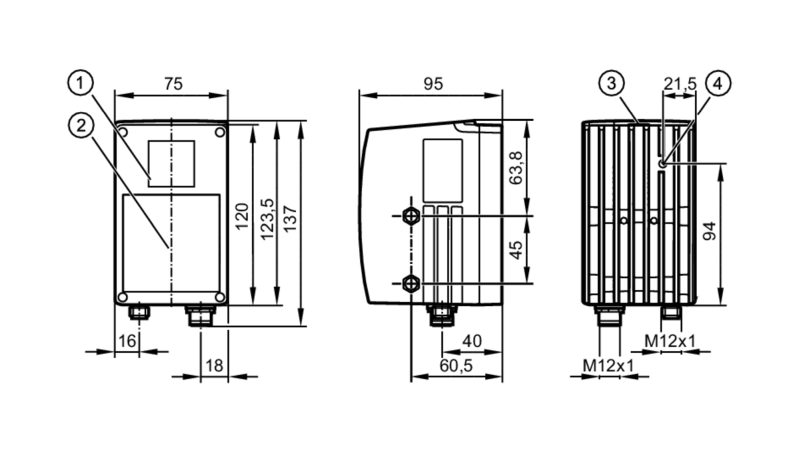

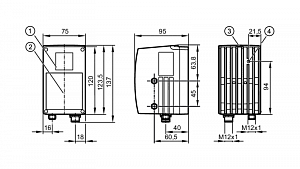

| Размеры [mm] |
123,5 x 75 x 95 |
| Электронные данные |
| Допустимое отклонение рабочего напряжения [%] |
10 |
| Рабочее напряжение [V] |
24 DC |
| Потребление тока [mA] |
пиковый ток импульсный: 3250, типичное значение: 960 |
| Мощность [W] |
16 |
| Класс защиты |
III |
| Датчик изображения |
PMD 3D ToF-Chip |
| Встроенная подсветка |
да, (Инфракрасный: 850 nm невидимое излучение светодиод класс 1) |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 2, Количество цифровых выходов: 2 |
| Входы |
| Количество цифровых входов |
2 |
| Триггер |
24 V PNP (IEC 61131-2 Typ 1) |
| Входная цепь цифровых входов |
24 V PNP, (конфигурируемый, IEC 61131-2 Typ 1) |
| Выходы |
| Общее количество выходов |
2 |
| Количество цифровых выходов |
2, (конфигурируемый) |
| Функция выходного сигнала |
24 V PNP |
| Макс. падение напряжения коммутационного выхода DC [V] |
1 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
300 |
| Аналоговый выход по напряжению [V] |
0…10 |
| Мин. сопротивление нагрузки [Ω] |
10000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Разрешение изображения 3D [px] |
64 x 48 |
| Угол обзора 3D [°] |
40 x 30 |
| Макс. скорость считывания [Hz] |
20 |
| Программное обеспечение / Программирование |
| Выбор параметров |
с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением |
| Интерфейсы |
| Коммуникационный интерфейс |
Ethernet |
| Ethernet |
| Количество интерфейсов Ethernet |
1 |
| Стандарт передачи |
10Base-T, 100Base-TX |
| Скорость передачи |
10, 100 |
| Заводские настройки |
| IP-адресс: 192.168.0.69 |
| маска подсети: 255.255.255.0 |
| IP — адрес шлюза: 192.168.0.201 |
| MAC-адресс: см. типовую бирку |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…50 |
| Температура хранения [°C] |
-40…85 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| MTTF [годы] |
55 |
| Механические данные |
| Вес [g] |
1179 |
| Размеры [mm] |
123,5 x 75 x 95 |
| Материал |
корпус: алюмин. литьё под давлением, фронтальная оптика: PMMA, окно дисплея: PC |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x светодиод, жёлтый |
|
4 x светодиод, зелёный |
|
10-сегментный дисплей, 4-значный |
|
| Примечания |
| Рекомендации |
Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию). |
| Упаковочная величина |
1 шт. |
| электрическое подключение — Ethernet |
|
Разъем: 1 x M12 |
| электрическое подключение — Подключение к процессу |
|
Разъем: 1 x M12 |
| Другие данные |
| Размеры поля зрения |
| диапазон измерения / расстояния |
Длина |
Ширина |
Пиксели [mm] |
минимальная поверхность объекта |
| 500 |
420 |
290 |
7 x 7 |
13 x 13 |
| 1000 |
840 |
580 |
13 x 13 |
26 x 26 |
| 1500 |
1260 |
870 |
20 x 20 |
39 x 39 |
| 2000 |
1680 |
1160 |
26 x 26 |
53 x 53 |
| 2500 |
2100 |
1450 |
33 x 33 |
66 x 66 |
| 3000 |
2520 |
1740 |
39 x 39 |
79 x 79 |
| 3500 |
2940 |
2030 |
46 x 46 |
92 x 92 |
| 4000 |
3360 |
2320 |
53 x 53 |
105 x 105 |
| 4500 |
3780 |
2610 |
59 x 59 |
118 x 118 |
| 5000 |
4200 |
2900 |
66 x 66 |
131 x 131 |
| 5500 |
4620 |
3190 |
72 x 72 |
144 x 144 |
| 6000 |
5040 |
3480 |
79 x 79 |
158 x 158 |
|
| |
Для надежного обнаружения объект должен быть обнаружен не менее 2 х 2 пикселями |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3D200-01 — 11.11.2014 — |
