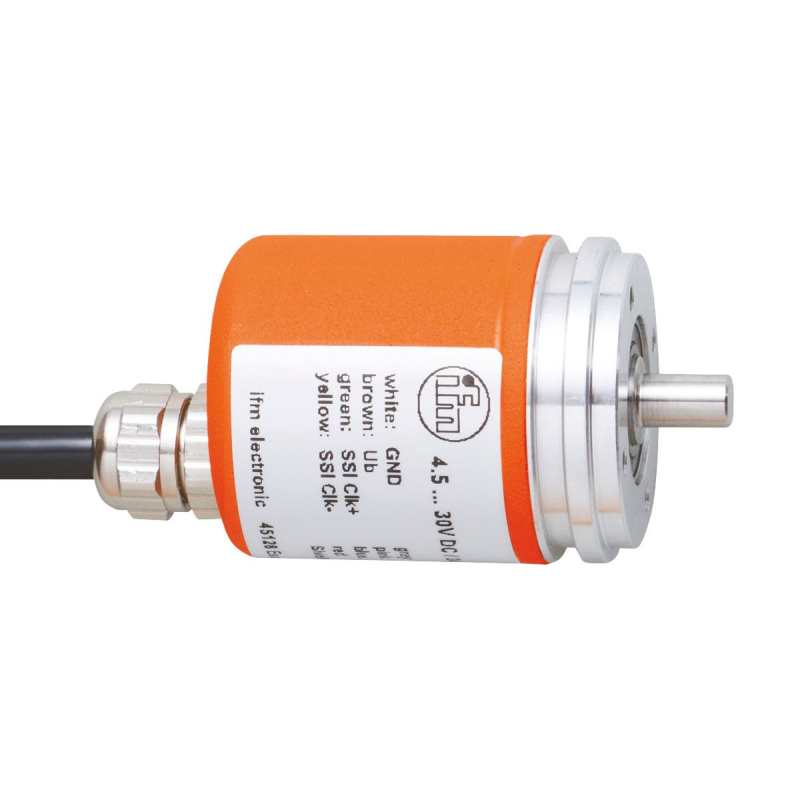

Покупая Абсолютный многооборотный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный многооборотный энкодер со сплошным валом IFM RM8001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RM8001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные многооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RM8001 и артикул RMS4096-S24/L2A
Ключевые особенности
- Для точного углового и линейного измерения и измерения положения, скорости
- Прямой вывод значений через интерфейс SSI
- Прочный корпус для использования в тяжелых условиях эксплуатации
- Высокая устойчивость к ударам и вибрации
- Простое подключение и программирование
Техническое описание
| Характеристики |
| Разрешение |
4096 разрешение, 8192 обороты, 25 бит |
| Коммуникационный интерфейс |
Интерфейс передачи данных SSI |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
6 |
| Приложение |
| Функциональный принцип |
абсолютный |
| Тип разрешения |
Многооборотный |
| Электронные данные |
| Рабочее напряжение [V] |
4,5…30 DC |
| Потребление тока [mA] |
< 30 |
| Входы |
| Входы |
Изменение направления движения (вращения), Возврат к нулю |
| Выходы |
| Код |
код Грея, (возрастающие значения при вращении по часовой стрелке (со стороны вала)) |
| Кодовый сигнал |
тактовый вход, TTL-совместимые сигналы, Takt und Takt (inv.) aus Treibern nach RS 422, выход данных, синхронный серийный, TTL-kompatible Signale Daten und Daten (inv.) |
| Диапазон измерения/настройки |
| Разрешение |
4096 разрешение, 8192 обороты, 25 бит |
| Интерфейсы |
| Коммуникационный интерфейс |
Интерфейс передачи данных SSI |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
98 |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| Ударопрочность |
|
| Вибропрочность |
|
| MTTF [годы] |
381 |
| Механические данные |
| Вес [g] |
323 |

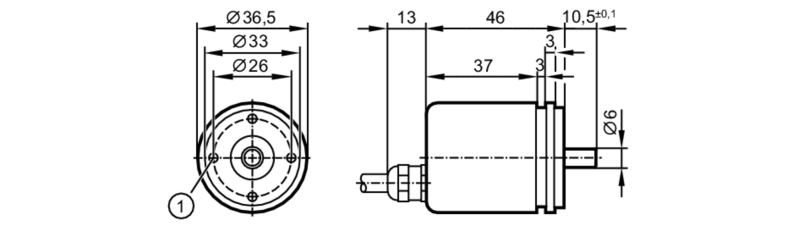

| Размеры [mm] |
Ø 36,5 / L = 69,5 |
| Материал |
фланец: алюминий, корпус: сталь с порошковым покрытием |
| Макс. оборот, механический [U/min] |
12000 |
| Макс. пусковой вращающий момент [Nm] |
3 |
| Reference temperature torque [°C] |
25 |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
6 |
| Материал вала |
|
| Макс. аксиальная нагрузка на вал (на конце вала) [N] |
40 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] |
110 |
| Примечания |
| Примечания |
| Провода/контакты не подключены (н.з.) не должны использоваться. |
|
| электрическое подключение |
|
Кабель: 2 m, PUR (полиуретан), Максимальная длина кабеля: 100 m, осевой |
| диаграммы и графики |
| Импульсная диаграмма |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RM8001-00 — 16.08.2017 — |
