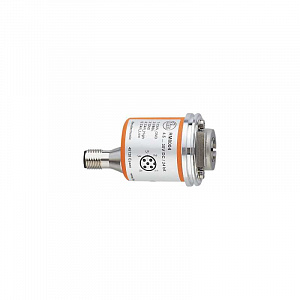

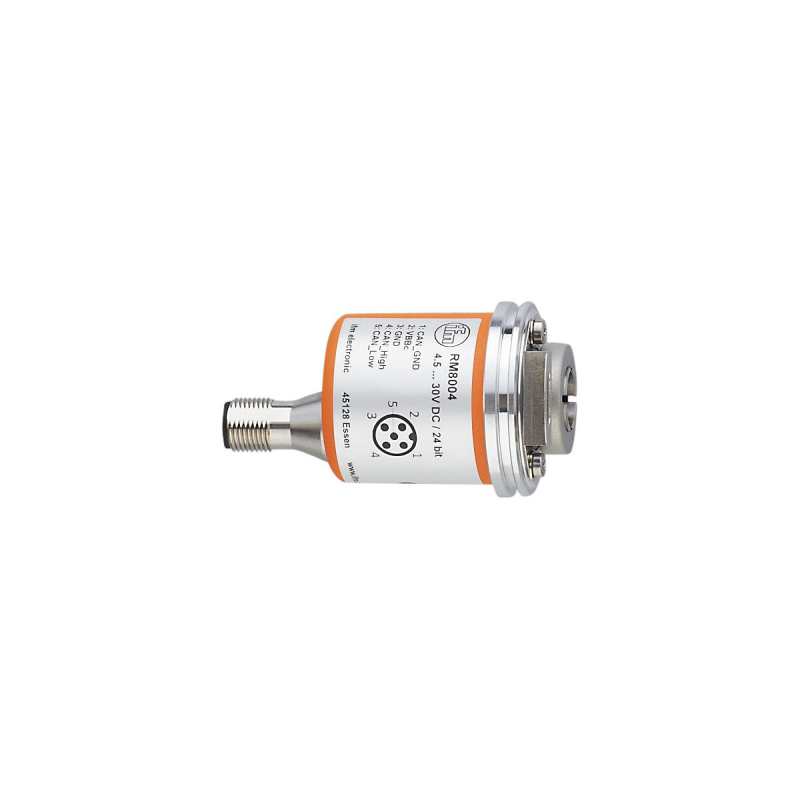

Покупая Абсолютный многооборотный энкодер с полым валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный многооборотный энкодер с полым валом IFM RM8004 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RM8004 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные многооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RM8004 и артикул RMS0024-C24/USU
Ключевые особенности
- Для точного углового и линейного измерения и измерения положения, скорости
- Прямой вывод значений через интерфейс CANopen
- Прочный корпус для использования в тяжелых условиях эксплуатации
- Высокая устойчивость к ударам и вибрации
- Простое подключение и программирование
Техническое описание
| Характеристики |
| Разрешение |
4096 шаги, 4096 обороты, 24 бит |
| Коммуникационный интерфейс |
CAN |
| Исполнение вала |
одностороннее отверстие для вала |
| Диаметр вала [mm] |
12 |
| Приложение |
| Функциональный принцип |
абсолютный |
| Тип разрешения |
Многооборотный |
| Электронные данные |
| Рабочее напряжение [V] |
9…30 DC, (‘supply class 2’ согласно cULus) |
| Потребление тока [mA] |
< 100, ((10 V DC) , ≤ 50 (24 V DC)) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Защита от короткого замыкания |
да |
| Код |
бинарный |
| Диапазон измерения/настройки |
| Разрешение |
4096 шаги, 4096 обороты, 24 бит |
| Точность/ погрешность |
| Точность [°] |
0,25 |
| Программное обеспечение / Программирование |
| Выбор параметров |
параметр CAN, шкала, предустановка, скорость передачи, направление вращения, Node ID |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN |
| CAN |
| Протокол |
CANopen |
| Заводские настройки |
| скорость передачи: 125 kBit/s |
| Идентификатор узла (Node ID): 32 |
|
| Версия |
DSP — 406 V3.1, DS 301 V4.02, DS 306 V2.0 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
98 |
| Степень защиты |
IP 65, (на корпусе: IP 65, на валу: IP 64) |
| Испытания / одобрения |
| Ударопрочность |
|
| Вибропрочность |
|
| MTTF [годы] |
240 |
| Механические данные |
| Вес [g] |
235,5 |

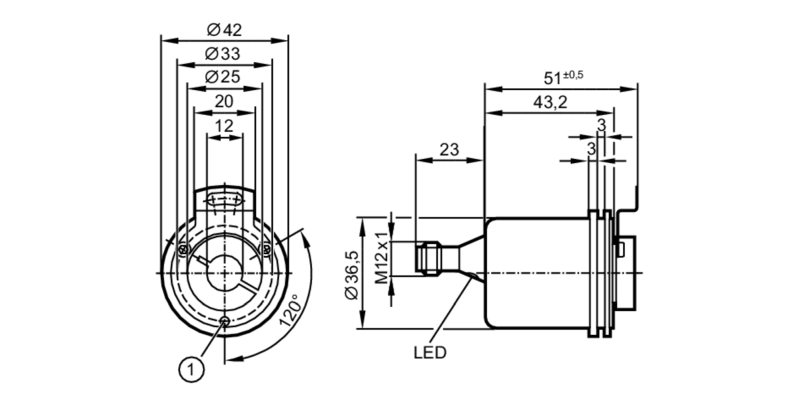

| Размеры [mm] |
Ø 36,5 / L = 74 |
| Материал |
фланец: алюминий, защита: сталь с порошковым покрытием |
| Макс. оборот, механический [U/min] |
6000 |
| Макс. пусковой вращающий момент [Nm] |
3 |
| Reference temperature torque [°C] |
25 |
| Исполнение вала |
одностороннее отверстие для вала |
| Диаметр вала [mm] |
12 |
| Материал вала |
|
| Макс. аксиальная нагрузка на вал (на конце вала) [N] |
40 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] |
110 |
| Дисплеи / Элементы управления |
| Дисплей |
| Preoperational Mode |
светодиод, зелёный |
| Operational Mode |
светодиод, зелёный мигает |
| Сообщение об ошибке |
светодиод, красный мигает |
|
| электрическое подключение |
|
Разъем: 1 x M12, осевой |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RM8004-00 — 28.03.2017 — |
