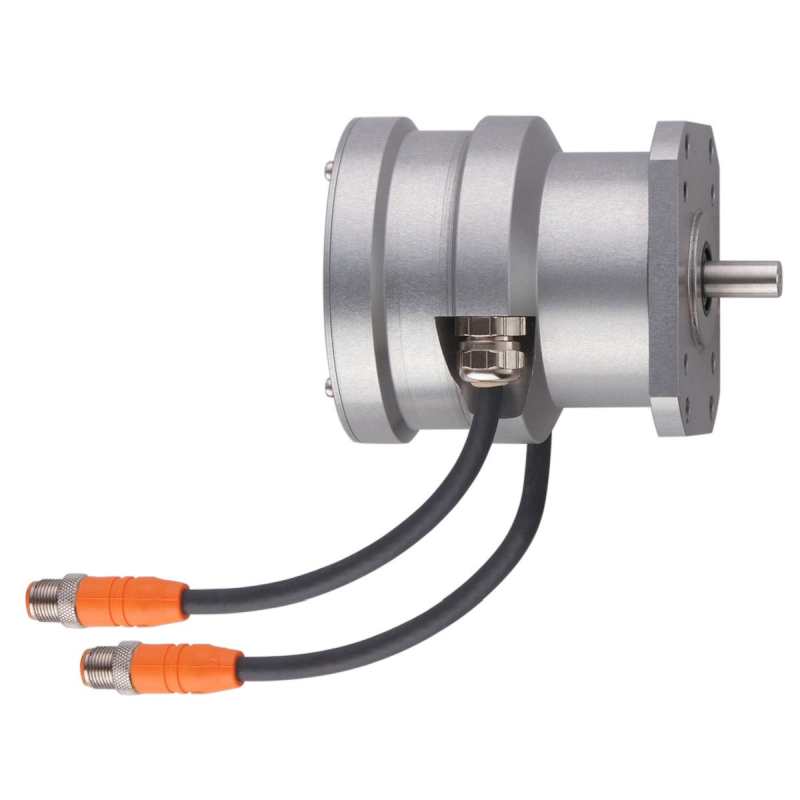

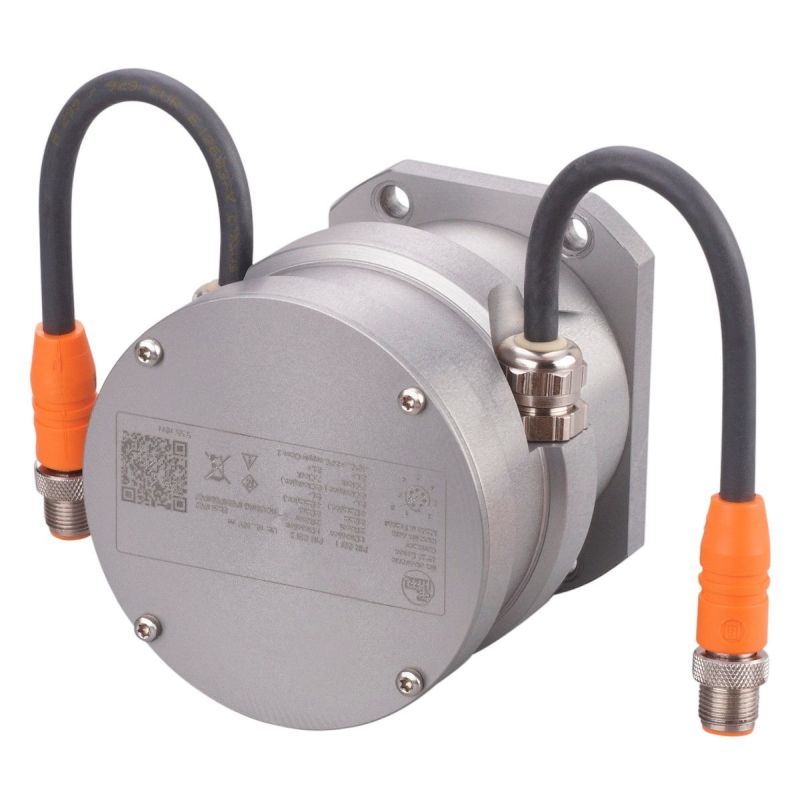

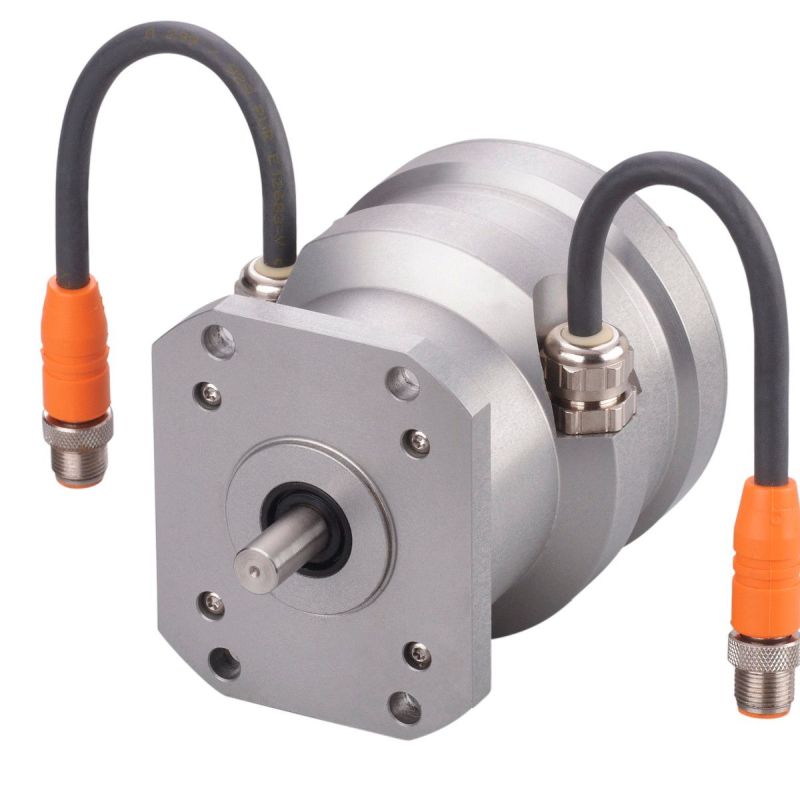

Покупая абсолютный однооборотный двойной энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. абсолютный однооборотный двойной энкодер со сплошным валом IFM RN6065 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RN6065 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные однооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RN6065 и артикул RN-8192-S24/S
Ключевые особенности
Характеристики Разрешение 8192 обороты, 13 бит Коммуникационный интерфейс Интерфейс передачи данных SSI Исполнение вала сплошной вал Диаметр вала [mm] 10
Техническое описание
| Характеристики |
| Разрешение |
8192 обороты, 13 бит |
| Коммуникационный интерфейс |
Интерфейс передачи данных SSI |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
10 |
| Приложение |
| Функциональный принцип |
абсолютный |
| Тип разрешения |
однооборотный |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 100 |
| Входы |
| Входы |
Изменение направления движения (вращения), Возврат к нулю |
| Выходы |
| Код |
код Грея, (возрастающие значения при вращении по часовой стрелке (со стороны вала)) |
| Кодовый сигнал |
тактовый вход, TTL-совместимые сигналы, Takt und Takt (inv.) aus Treibern nach RS 422, выход данных, синхронный серийный, TTL-kompatible Signale Daten und Daten (inv.) |
| Диапазон измерения/настройки |
| Разрешение |
8192 обороты, 13 бит |
| Интерфейсы |
| Коммуникационный интерфейс |
Интерфейс передачи данных SSI |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…100 |
| Макс. допустимая относительная влажность воздуха [%] |
98 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Ударопрочность |
| EN 60068-2-27 |
< 50 г 6 ms |
|
| Вибропрочность |
| EN 60068-2-6 |
< 10 г / 55...2000 Hz |
|
| MTTF [годы] |
289 |
| Механические данные |
| Вес [g] |
1342,7 |

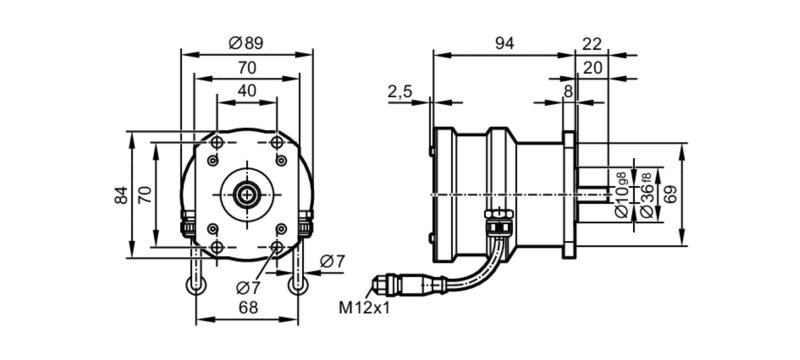

| Размеры [mm] |
Ø 89 / L = 116 |
| Материал |
фланец: алюминий анодное оксидирование, корпус: алюминий анодное оксидирование |
| Макс. оборот, механический [U/min] |
6000 |
| Макс. пусковой вращающий момент [Nm] |
4 |
| Reference temperature torque [°C] |
25 |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
10 |
| Материал вала |
|
| Макс. аксиальная нагрузка на вал (на конце вала) [N] |
40 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] |
110 |
| Примечания |
| Примечания |
| Провода/контакты не подключены (н.з.) не должны использоваться. |
|
| электрическое подключение — SSI 1 |
| Соединение |
Кабель: 0,15 m, PUR (полиуретан) |
| Соединение |
Разъем: 1 x M12 |
| электрическое подключение — SSI 2 |
|
Кабель: 0,15 m, PUR (полиуретан) |
|
Разъем: 1 x M12 |
| диаграммы и графики |
|
| 1 |
такт |
| 2 |
данные |
| |
t1 ≤ 0,5 µs такт: 1 MHz |
| |
t2 < 0,4 µs |
| |
t3 = 13…20 µs |
| |
T = 1…10 µs |
| |
13 Bit без бита четности |
|
| Другие данные |
