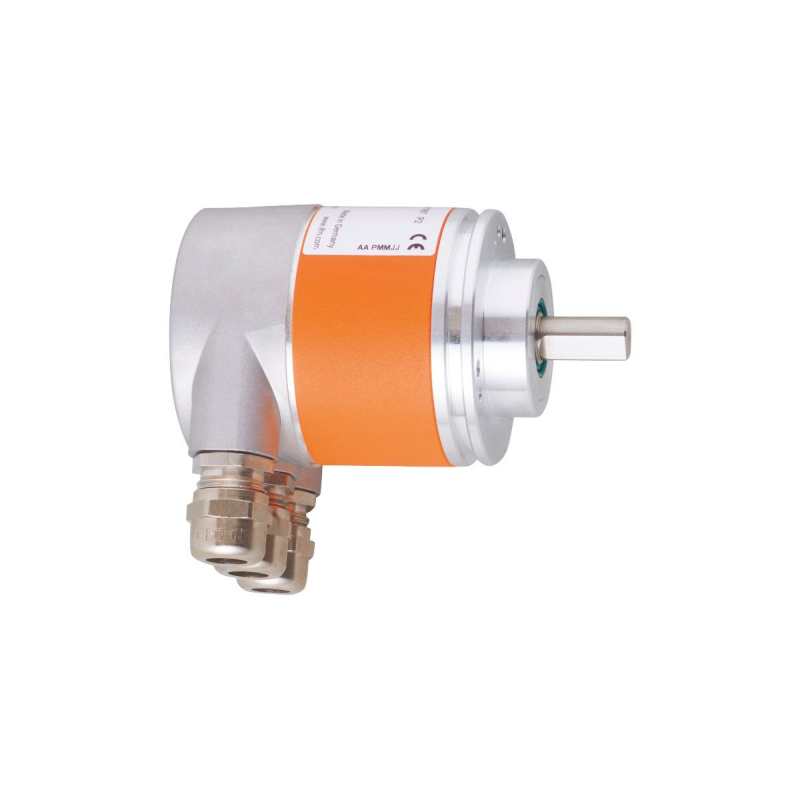

Покупая Абсолютный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный энкодер со сплошным валом IFM RN7012 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RN7012 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные однооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RN7012 и артикул RMK0013-C24/E
Ключевые особенности
- Для точного углового и линейного измерения и измерения положения, скорости
- Прямой вывод значений через интерфейс CANopen
- Прочный корпус для использования в тяжелых условиях эксплуатации
- Высокая устойчивость к ударам и вибрации
- Простое подключение и программирование
Техническое описание
| Характеристики |
| Разрешение |
8192 шаги, 13 бит |
| Коммуникационный интерфейс |
CAN |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
10 |
| Приложение |
| Функциональный принцип |
абсолютный |
| Тип разрешения |
однооборотный |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
100, ((10 V DC), 60 (24 V DC)) |
| Защита от переполюсовки |
да |
| Выходы |
| Код |
бинарный |
| Диапазон измерения/настройки |
| Разрешение |
8192 шаги, 13 бит |
| Программное обеспечение / Программирование |
| Выбор параметров |
параметр CAN, шкала, предустановка, скорость передачи, направление вращения, Node ID |
| Адресация |
переключатель адреса, 0…126 |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN |
| Заводские настройки |
| скорость передачи: 125 kBit/s |
| Идентификатор узла (Node ID): 32 |
|
| CAN |
| Протокол |
CANopen, DSP — 406 V3.1, DS 301 V4.02, DS 306 V2.0 |
| Заводские настройки |
| скорость передачи: 125 kBit/s |
| Идентификатор узла (Node ID): 32 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
98 |
| Степень защиты |
IP 65, (на корпусе: IP 65, на валу: IP 64) |
| Испытания / одобрения |
| Ударопрочность |
|
| Вибропрочность |
|
| MTTF [годы] |
13 |
| Механические данные |
| Вес [g] |
555 |

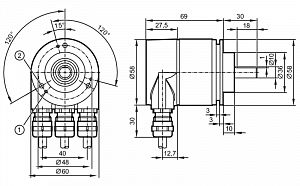

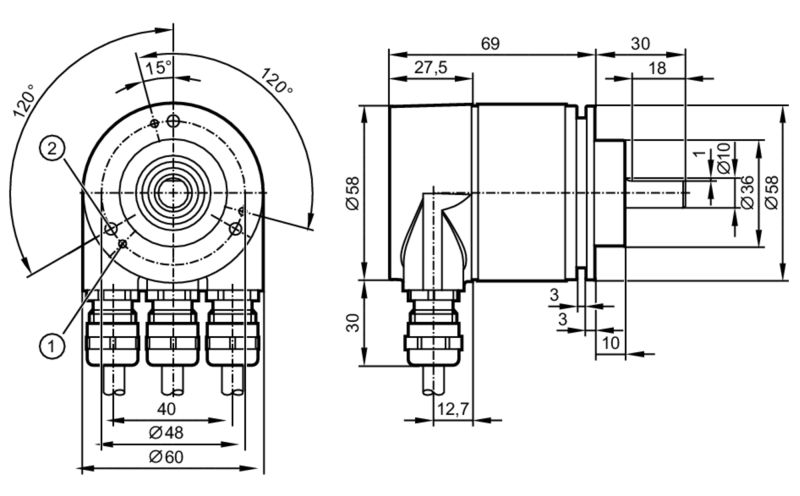

| Размеры [mm] |
Ø 58 / L = 99 |
| Материал |
алюминий |
| Макс. оборот, механический [U/min] |
12000 |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
10 |
| Материал вала |
|
| Макс. аксиальная нагрузка на вал (на конце вала) [N] |
40 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] |
110 |
| Крепежный фланец |
фланец типа ‘clamp’ |
| Дисплеи / Элементы управления |
| Дисплей |
| Preoperational Mode |
светодиод, зелёный мигает |
| Operational Mode |
светодиод, зелёный |
| Сообщение об ошибке |
светодиод, красный мигает |
|
| электрическое подключение |
|
Клеммные зажимы внутри корпуса: |
