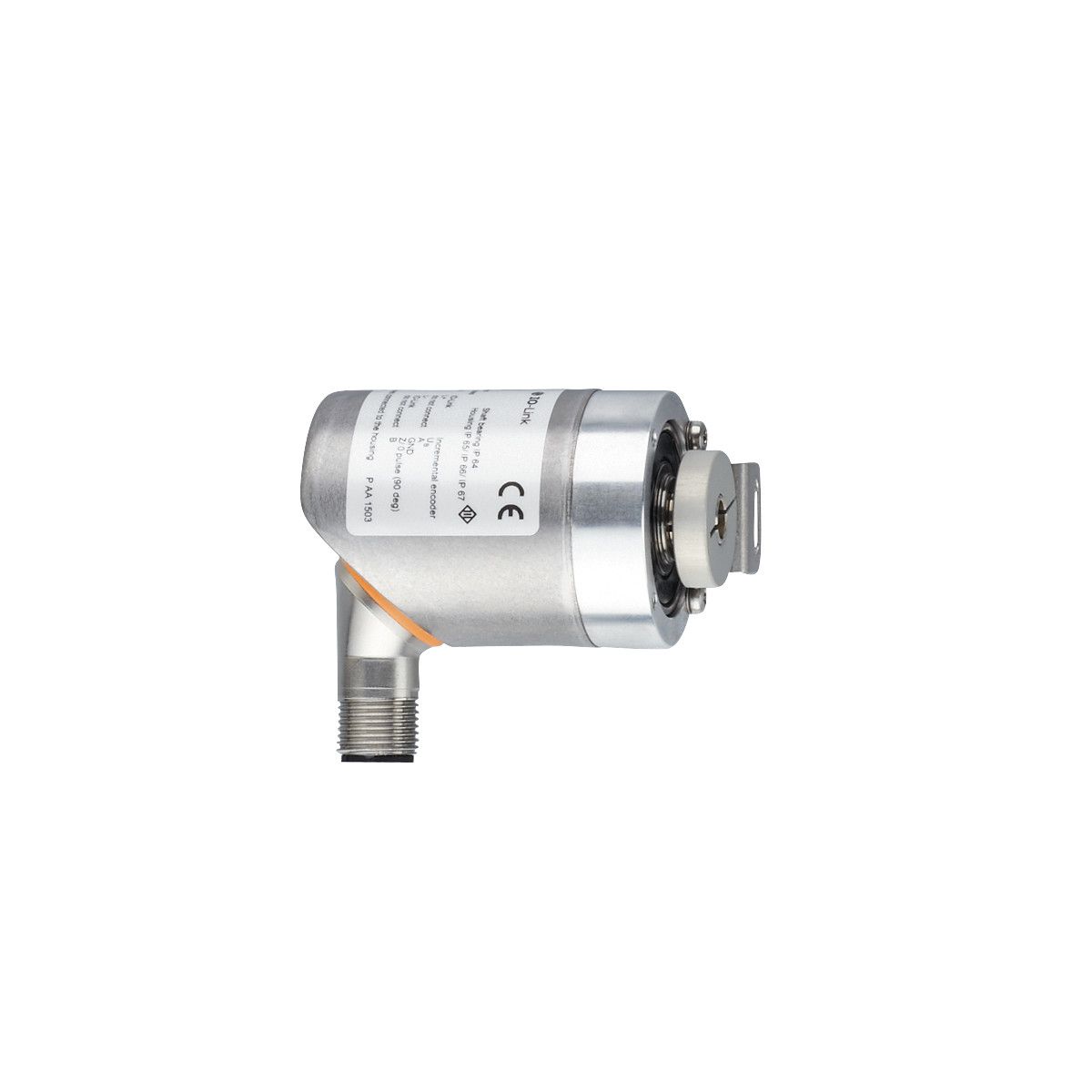

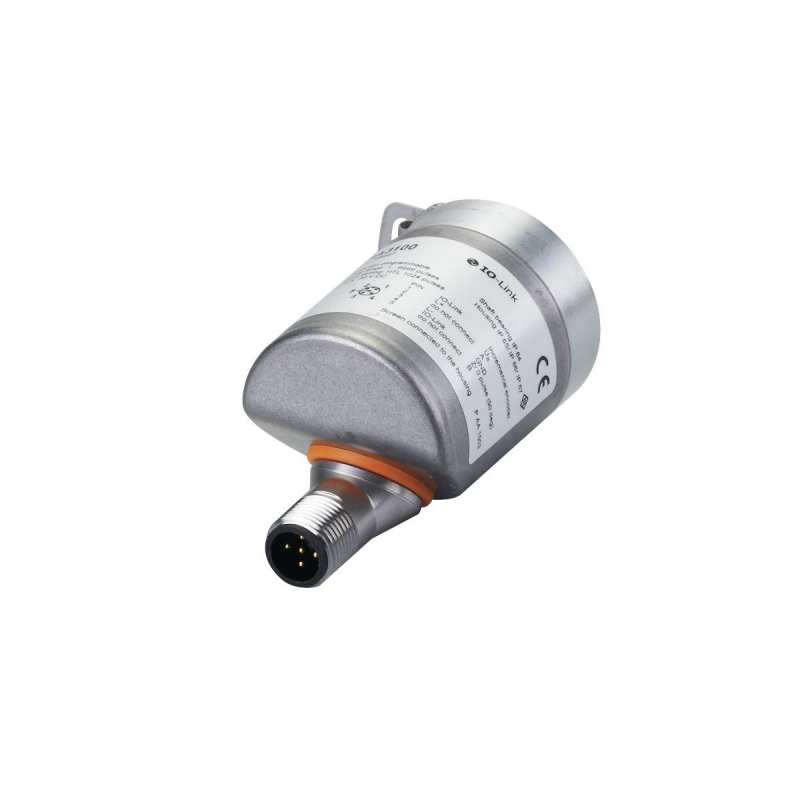

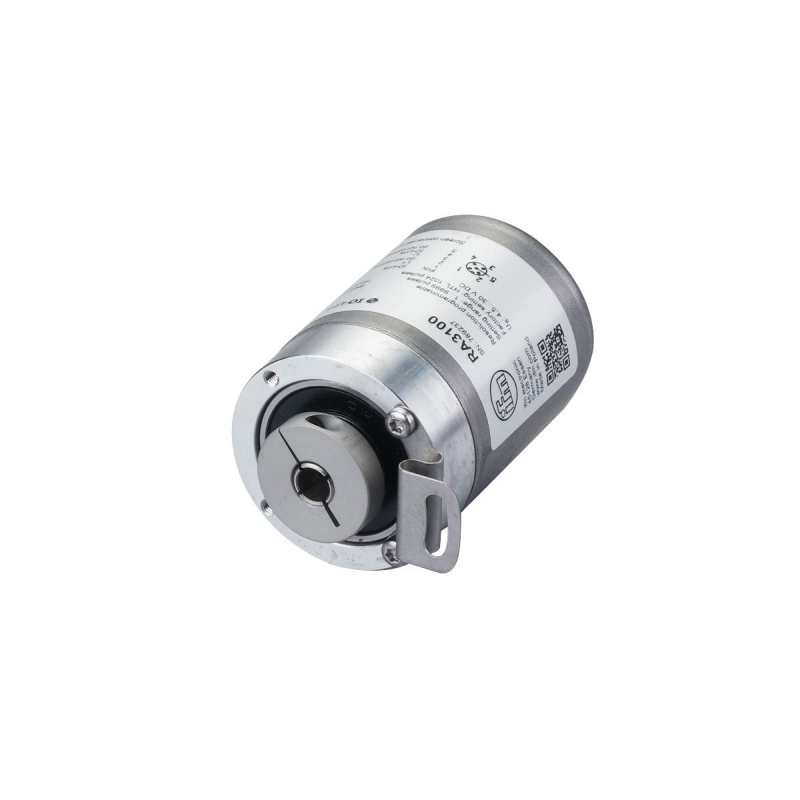

IFM RA3100 датчик угла поворота вала
- Подробно
- Характеристики
Покупая Инкрементальный энкодер с полым валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер с полым валом IFM RA3100 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RA3100 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RA3100 и артикул INCREMENTAL ENCODER BASIC LINE
Ключевые особенности
- Определенная последовательность импульса для надежного измерения скорости вращения
- Энкодер для точного определения положения и линейного измерения
- Удобная коммуникация и настройка параметров через IO-Link
- Высокая устойчивость к ударам и вибрации благодаря магнитному принципу действия
- Разрешение свободно программируемое от 1 … 10 000
Техническое описание
| Характеристики | |||
|---|---|---|---|
| Разрешение | 1…10000, (параметризуемый, Заводская настройка: 1024) разрешение | ||
| Коммуникационный интерфейс | IO-Link | ||
| Исполнение вала | одностороннее отверстие для вала | ||
| Диаметр вала [mm] | 6 | ||
| Приложение | |||
| Функциональный принцип | инкрементальный | ||
| Система обнаружения | магнитный | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 4,75…30 DC | ||
| Потребление тока [mA] | < 150 | ||
| Класс защиты | III | ||
| Защита от переполюсовки | да | ||
| Время задержки включения питания [s] | 0,5 | ||
| Макс. вращ. электрическая скорость [U/min] | 12000 | ||
| Выходы | |||
| Электрическое исполнение | HTL/TTL | ||
| Частота переключения [kHz] | 1000 | ||
| Заводская настройка |
|
||
| Защита от короткого замыкания | да | ||
| Фазовый сдвиг A и B [°] | 90 | ||
| Диапазон измерения/настройки | |||
| Разрешение | 1…10000, (параметризуемый, Заводская настройка: 1024) разрешение | ||
| Точность/ погрешность | |||
| Точность [°] | 0,1 | ||
| Программное обеспечение / Программирование | |||
| Выбор параметров | Разрешение, направление вращения, HTL, TTL | ||
| Интерфейсы | |||
| Коммуникационный интерфейс | IO-Link | ||
| Способ передачи | COM2 (38,4 kBaud) | ||
| IO-Link проверка | 1.1 | ||
| SIO режим | да | ||
| Миним.время рабочего цикла [ms] | 2,3 | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -40…85 | ||
| Температура хранения [°C] | -40…85 | ||
| Макс. допустимая относительная влажность воздуха [%] | 95, (конденсация не допускается) | ||
| Степень защиты | IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64) | ||
| Испытания / одобрения | |||
| Ударопрочность |
|
||
| Вибропрочность |
|
||
| MTTF [годы] | 292 | ||
| Механические данные | |||
| Вес [g] | 267 | ||

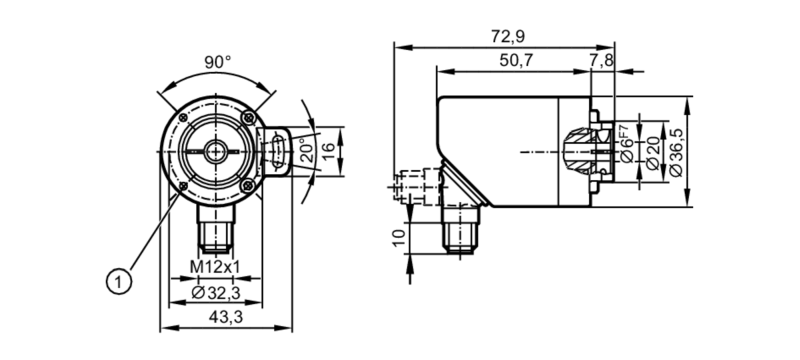

| Размеры [mm] | Ø 36,5 / L = 58,5 | ||
| Материал | фланец: алюминий, корпус: нерж. сталь (1.4521 / 444) | ||
| Момент затяжки [Nm] | < 0,7, (Крепежный винт) | ||
| Макс. оборот, механический [U/min] | 12000 | ||
| Макс. пусковой вращающий момент [Nm] | 1 | ||
| Reference temperature torque [°C] | 20 | ||
| Исполнение вала | одностороннее отверстие для вала | ||
| Диаметр вала [mm] | 6 | ||
| Материал вала |
|
||
| Глубина встраивания вала [mm] | 18 | ||
| Макс. аксиальное смещение [mm] | 0,5 | ||
| электрическое подключение | |||
| IO-Link | Разъем: 1 x M12, радиальный, может быть использован как аксиальный, Литой корпус: нерж. сталь (1.4401 / 316) | ||
| диаграммы и графики | |||
| Импульсная диаграмма |
|
||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RA3100-01 — 10.08.2016 — |
Основные характеристики
- Артикул INCREMENTAL ENCODER BASIC LINE
- Материал фланец: алюминий, корпус: нерж. сталь (1.4521 / 444)
- Обозначение продукции Энкодер с полым валом на одной стороне
- Производитель IFM
- Длина корпуса 58.5 mm
- Коммуникационный интерфейс IO-Link
- Тип RA3100
- Функциональный принцип инкрементальный
- Диаметр вала 6 mm
- Степень защиты IP 65, IP 66
- Рабочее напряжение DC 4,75…30 V
- Метод подключения Разъем
- Разрешение 10000
