| Характеристики |
| Разрешение |
1…10000, (параметризуемый, Заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс |
IO-Link |
| Исполнение вала |
одностороннее отверстие для вала |
| Диаметр вала [mm] |
6 |
| Приложение |
| Функциональный принцип |
инкрементальный |
| Система обнаружения |
магнитный |
| Электронные данные |
| Рабочее напряжение [V] |
4,75…30 DC |
| Потребление тока [mA] |
< 150 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
0,5 |
| Макс. вращ. электрическая скорость [U/min] |
12000 |
| Выходы |
| Электрическое исполнение |
HTL/TTL |
| Частота переключения [kHz] |
1000 |
| Заводская настройка |
| Функция выходного сигнала: HTL (50 mA) |
|
| Защита от короткого замыкания |
да |
| Фазовый сдвиг A и B [°] |
90 |
| Диапазон измерения/настройки |
| Разрешение |
1…10000, (параметризуемый, Заводская настройка: 1024) разрешение |
| Точность/ погрешность |
| Точность [°] |
0,1 |
| Программное обеспечение / Программирование |
| Выбор параметров |
Разрешение, направление вращения, HTL, TTL |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| SIO режим |
да |
| Миним.время рабочего цикла [ms] |
2,3 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Температура хранения [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
95, (конденсация не допускается) |
| Степень защиты |
IP 65, IP 66, (на корпусе: IP 67, на валу: IP 64) |
| Испытания / одобрения |
| Ударопрочность |
|
| Вибропрочность |
|
| MTTF [годы] |
292 |
| Механические данные |
| Вес [g] |
268,5 |

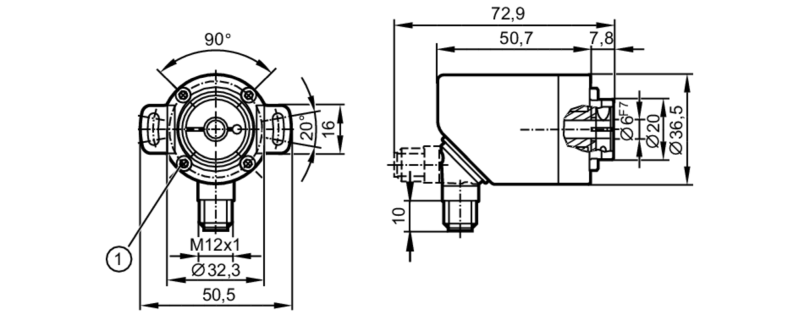

| Размеры [mm] |
Ø 36,5 / L = 58,5 |
| Материал |
фланец: алюминий, корпус: нерж. сталь (1.4521 / 444) |
| Момент затяжки [Nm] |
< 0,7, (Крепежный винт) |
| Макс. оборот, механический [U/min] |
12000 |
| Макс. пусковой вращающий момент [Nm] |
1 |
| Reference temperature torque [°C] |
20 |
| Исполнение вала |
одностороннее отверстие для вала |
| Диаметр вала [mm] |
6 |
| Материал вала |
|
| Глубина встраивания вала [mm] |
18 |
| Макс. аксиальное смещение [mm] |
0,5 |
| электрическое подключение |
| IO-Link |
Разъем: 1 x M12, радиальный, может быть использован как аксиальный, Литой корпус: нерж. сталь (1.4401 / 316) |
| диаграммы и графики |
| Импульсная диаграмма |
| |
направление вращения по часовой стрелке (со стороны вала) |
|
