Для заказа данной позиции достаточно указать название модели RC6020 и артикул RC-0500-I24/J
Ключевые особенности
- Определенная последовательность импульса для надежного измерения скорости вращения
- Энкодер для точного определения положения и линейного измерения
- Высокая емкость нагрузки сплошного вала
- Радиальный кабель для мест с ограниченным пространством
- Компактный и прочный корпус
Техническое описание
| Характеристики |
| Разрешение |
500 разрешение |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
6 |
| Приложение |
| Функциональный принцип |
инкрементальный |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
150 |
| Выходы |
| Электрическое исполнение |
HTL |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
50 |
| Частота переключения [kHz] |
160 |
| Тип защиты от короткого замыкания |
< 60 s |
| Фазовый сдвиг A и B [°] |
90 |
| Диапазон измерения/настройки |
| Разрешение |
500 разрешение |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…85 |
| Температура хранения [°C] |
-30…100 |
| Макс. допустимая относительная влажность воздуха [%] |
98 |
| Степень защиты |
IP 64 |
| Испытания / одобрения |
| Ударопрочность |
|
| Вибропрочность |
|
| Механические данные |
| Вес [g] |
393,2 |

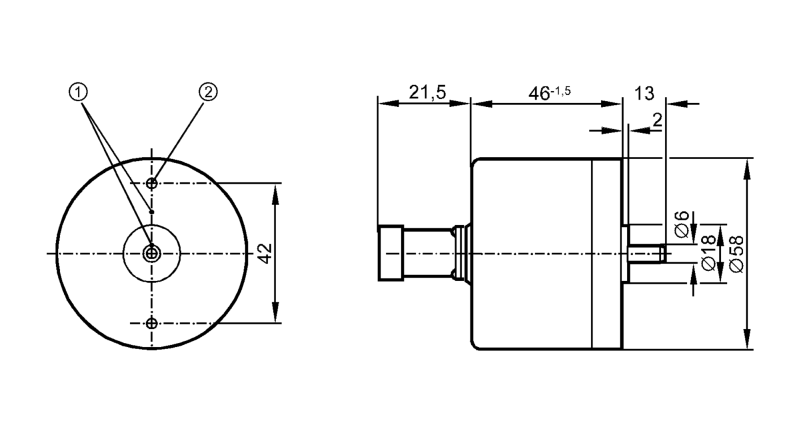

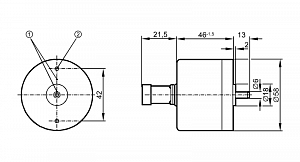

| Размеры [mm] |
Ø 58 / L = 80,5 |
| Материал |
алюминий |
| Макс. оборот, механический [U/min] |
12000 |
| Макс. пусковой вращающий момент [Nm] |
1 |
| Reference temperature torque [°C] |
20 |
| Исполнение вала |
сплошной вал |
| Диаметр вала [mm] |
6 |
| Материал вала |
|
| Макс. аксиальная нагрузка на вал (на конце вала) [N] |
10 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] |
20 |
| электрическое подключение |
|
Разъем: 1 x M23 (ifm 1001.4), осевой |
| диаграммы и графики |
| Импульсная диаграмма |
|
