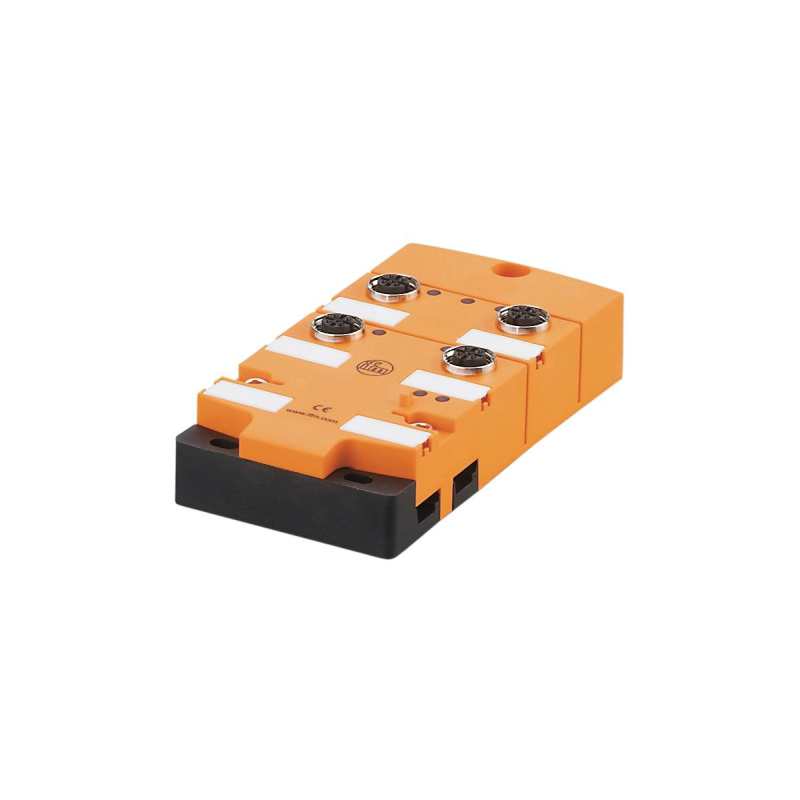

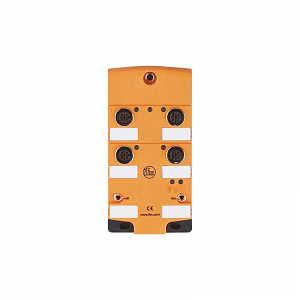

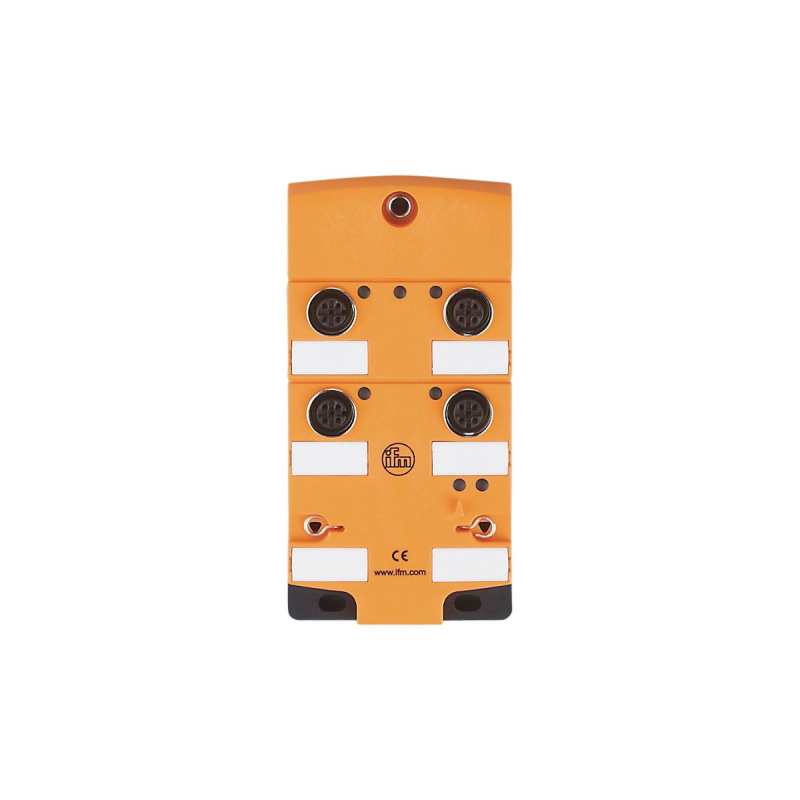

Покупая AS-интерфейс модуль CompactLine IFM, вы выбираете качественный и проверенный продукт. AS-интерфейс модуль CompactLine IFM AC2434 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2434 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Компактные полевые модули CompactLine с винтовым креплением, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс.
Для заказа данной позиции достаточно указать название модели AC2434 и артикул CompactM12 4DI no IR
Ключевые особенности
Электронные данные Рабочее напряжение [V] 26,5…31,6 DC, (‘supply class 2’ согласно cULus) Общее потребление тока из AS-i [mA] 250 Входы/выходы
Техническое описание
| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC, (‘supply class 2’ согласно cULus) |
| Общее потребление тока из AS-i [mA] |
250 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 4 |
| Входы |
| Количество цифровых входов |
4 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
20…30 |
| Макс. суммарный ток нагрузки входов [mA] |
200 |
| Ограничение входного тока [mA] |
15 |
| Входной ток High [mA] |
6…10 |
| Входной ток Low [mA] |
0…2 |
| Мин. коммутационный уровень сигнала high [V] |
11 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Электрическое исполнение |
AS-i |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Степень защиты |
IP 67, (при использовании плоских кабелей E7400x / E7401x) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 62026-2 |
|
|
| AS-i классификация |
| AS-i версия |
2.11, 3.0 |
| Расширенный режим адресации |
нет |
| AS-i профиль |
S-0.0.E |
| AS-i конфигурация ввода/вывода [hex] |
0 |
| ID код AS-i [hex] |
0.E |
| Биты данных |
| Бит данных |
D0 |
D1 |
D2 |
D3 |
| Вход |
1 |
2 |
3 |
4 |
| Разъём |
I-1 |
I-2 |
I-3 |
I-4 |
| Контакт |
2+4 |
2+4 |
2+4 |
2+4 |
|
| Механические данные |
| Вес [g] |
298 |
| Способ монтажа |
Прямое подключение к плоскому AS-i кабелю |
| Материал |
PA (полиамид), Разъём: латунь никелированн., резьбовые вставки в нижней части: латунь никелированн., O-кольцо: витон, Прокалывающие контакты: CuSn6 никелированное и оловянное покрытие |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| ошибки |
светодиод, красный |
| Функция |
светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
| рукав из нержавеющей стали для установки в местах с сильной механической нагрузкой , E70402 |
|
| Примечания |
| Примечания |
| Не подключайте какую-либо из следующих точек к внешнему напряжению: |
| I-, I+, I1, I2, I3, I4 |
| Присоединения электрически связаны с кабелем AS-i. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
|
Разъем: M12 |
