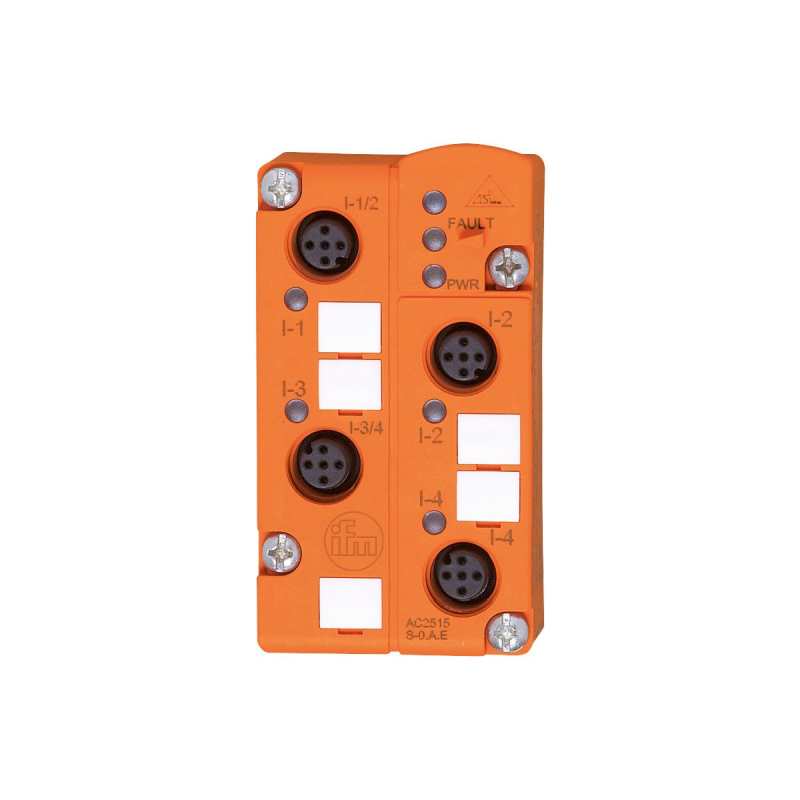

Покупая Модуль безопасности AS-i ClassicLine IFM, вы выбираете качественный и проверенный продукт. Модуль безопасности AS-i ClassicLine IFM AC2565 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2565 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Полевые модули ClassicLine с винтовым креплением.
Для заказа данной позиции достаточно указать название модели AC2565 и артикул ClassicLineVA 4DI M12
Ключевые особенности
- Простая установка и подключение
- Подключение плоского кабеля AS-i через нижние части модуля
- Хорошо видимые мощные светодиоды для отображения работы, коммутационного состояния и ошибок
- Высокая степень защиты для соответствия требованиям сложных условий эксплуатации
- Прочные разъемы М12 для подключения датчиков и актуаторов
Техническое описание
| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC |
| Общее потребление тока из AS-i [mA] |
150 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 4 |
| Входы |
| Количество цифровых входов |
4 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
18…30, (через плоский кабель) |
| Макс. суммарный ток нагрузки входов [mA] |
100 |
| Входной ток High [mA] |
6…10 |
| Входной ток Low [mA] |
0…2 |
| Мин. коммутационный уровень сигнала high [V] |
11 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
410 |
| AS-i классификация |
| AS-i версия |
2.1 |
| Адресация AS-i |
ИК-порт для адресации |
| Расширенный режим адресации |
да |
| AS-i профиль |
S-0.A.E |
| AS-i конфигурация ввода/вывода [hex] |
0 |
| ID код AS-i [hex] |
A.E |
| AS-i сертификат в стадии подготовки |
да |
| Биты данных |
| Бит данных |
D0 |
D1 |
D2 |
D3 |
| Вход |
1 |
2 |
3 |
4 |
| Разъём |
I-1/2 |
I-1/2 I-2 |
I-3/4 |
I-3/4 I-4 |
| Контакт |
4 |
2 4 |
4 |
2 4 |
|
| Механические данные |
| Вес [g] |
113 |
| Способ монтажа |
AS-i интерфейс для нижних частей модуля с плоским кабелем |

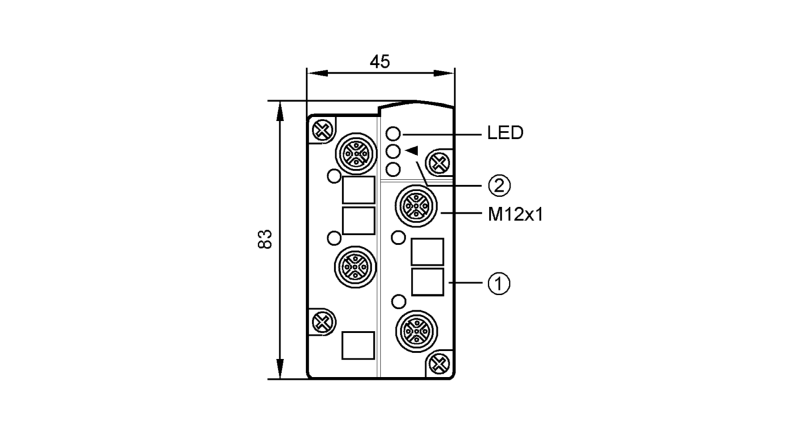

| Размеры [mm] |
45 x 83 x 25 |
| Материал |
PBT (полибутилентерефталат), Уплотнение: FKM, винты: нерж.сталь |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| ошибки |
светодиод, красный |
| Функция |
светодиод, жёлтый |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Примечания |
| Не подключайте какую-либо из следующих точек к внешнему напряжению: |
| I-, I+, I-1/2, I-2, I-3/4, I-4 |
| Присоединения электрически связаны с кабелем AS-i. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
контактные выводы в нижней части , FK / PG: |
| Соединение |
Разъем: M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2565-00 — 24.08.2011 — |
