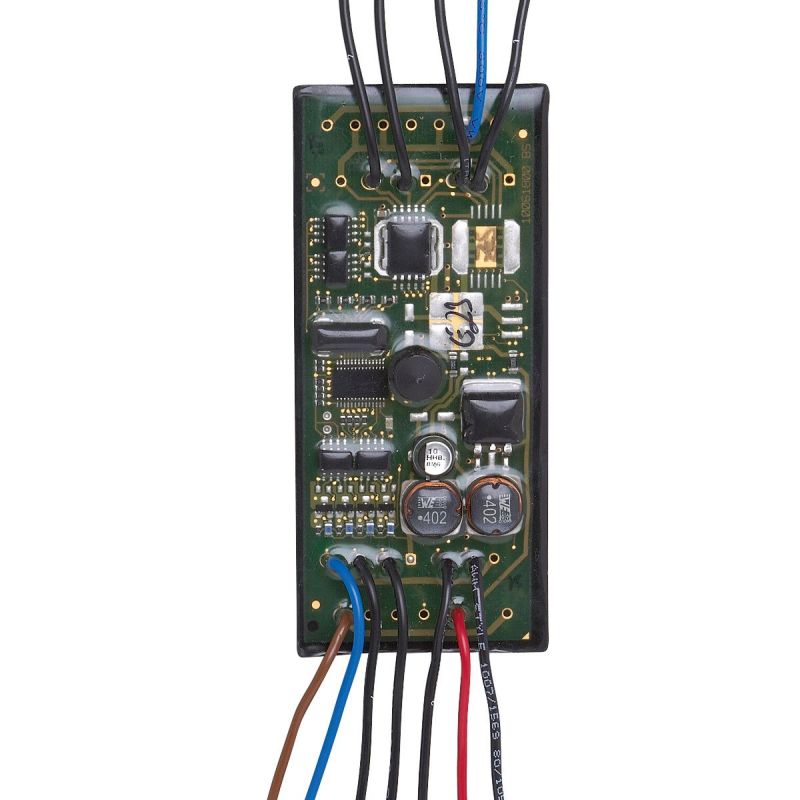

Покупая Модуль безопасности AS-интерфейс для установки в шкаф управления IFM, вы выбираете качественный и проверенный продукт. Модуль безопасности AS-интерфейс для установки в шкаф управления IFM AC2709 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AC2709 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули ввода/вывода с интерфейсом AS, ПЛК и AS-интерфейс, Решения PCB.
Для заказа данной позиции достаточно указать название модели AC2709 и артикул CabinetModule 4DI 4DO T W
Ключевые особенности
- Для установки в небольшие корпуса, шкафы управления и панели операторов
- Простая и быстрая проводка с помощью проволочных жил
- Компактное исполнение
- Интеграция механических переключателей в системы AS-i
- AS-i подключение для четырех приборов управления и сигнализации
Техническое описание
| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC |
| Общее потребление тока из AS-i [mA] |
250 |
| Макс. общая токовая нагрузка [A] |
0,2, (общий ток для всех входов и выходов, питающихся от AS-i: 200 mA) |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 4, Количество цифровых выходов: 4 |
| Входы |
| Количество цифровых входов |
4 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
15…30, (DC) |
| Макс. суммарный ток нагрузки входов [mA] |
200 |
| Входной ток High [mA] |
> 3 |
| Входной ток Low [mA] |
< 1,5 |
| Мин. коммутационный уровень сигнала high [V] |
10 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
4 |
| Цепь |
PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
50 |
| Защита от короткого замыкания |
да |
| Гальваническая развязка |
да |
| Коммутационные выходы питания актуатора |
AS-i |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 20 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
322 |
| AS-i классификация |
| AS-i версия |
2.1 |
| Расширенный режим адресации |
нет |
| AS-i профиль |
S-7.0.F |
| AS-i конфигурация ввода/вывода [hex] |
7 |
| ID код AS-i [hex] |
0.F |
| AS-i сертификат в стадии подготовки |
да |
| Механические данные |
| Вес [g] |
115 |
| Способ монтажа |
Einbau in Moeller Aufbaugehäuse RMQ Titan: I3M, I4M, I6M |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
|
| Примечания |
| Примечания |
| Die Platine kann auch in einem RMQ22 Aufbaugehäuse eingesetzt werden. |
| Не подключайте какую-либо из следующих точек к внешнему напряжению: |
| O-, I+, I1, I2, I3, I4 |
| Присоединения электрически связаны с кабелем AS-i. |
| Установите устройство так, чтобы открытые части не могли быть затронуты. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 0,2 m |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2709-01 — 10.07.2009 — |
