| Характеристики |
| Коммуникационный интерфейс |
IO-Link |
| Лазерная защита класса |
2 |
| Корпус |
Прямоугольный |

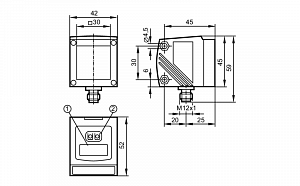

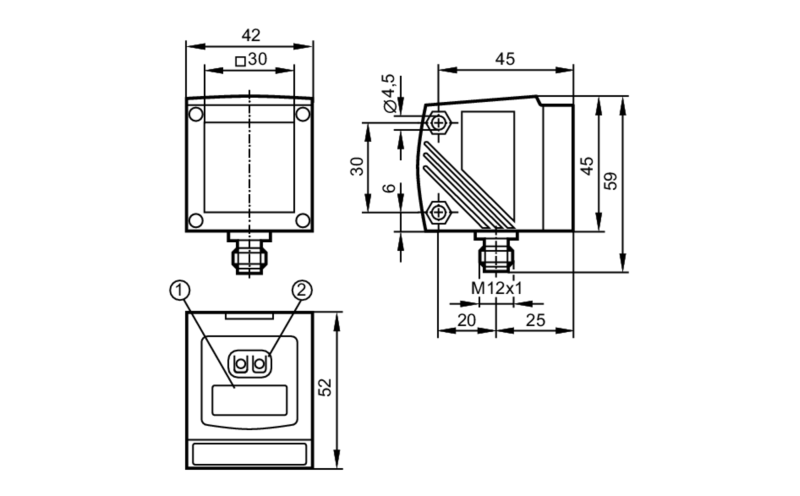

| Размеры [mm] |
59 x 42 x 52 |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC, (Напряжение питания ‘supply class 2’ согласно cULus) |
| Потребление тока [mA] |
< 150 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Станд. срок службы [h] |
50000 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
200 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, (IEC 61131-2) |
| Наиб.нагрузка [Ω] |
250 |
| Аналоговый выход по напряжению [V] |
0…10, (IEC 61131-2) |
| Мин. сопротивление нагрузки [Ω] |
5000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Макс. ширина светового пятна [mm] |
15 |
| Макс. высота светового пятна [mm] |
15 |
| Размеры светового пятна по отношению к |
10 m |
| Подавление заднего фона [m] |
0…19 |
| Диапазон измерения/настройки |
| Диапазон измерения [m] |
0,2…10, (белая бумага 200 x 200 mm 90 % отражение) |
| Частота дискретизации [Hz] |
1…50 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
2 |
| Бинарные рабочие данные |
2 |
| Миним.время рабочего цикла [ms] |
6 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
806 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| Лазерная защита класса |
2 |
| Примечание к лазерной защите |
| Внимание: |
лазер |
| Мощность: |
<= 4 mW |
| Длина волны: |
650 nm |
| импульс: |
1,3 ns |
| Не смотрите пристально в луч. |
|
| Избегайте воздействия лазерного излучения. |
|
| класс лазера: |
2 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
|
| MTTF [годы] |
182 |
| Механические данные |
| Вес [g] |
303 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
59 x 42 x 52 |
| Материал |
корпус: отливка из цинка, фронтальная оптика: стекло, светодиодное окно: PC |
| Насадка на линзы |
Боковая оптика |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
2 x светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
| расстояние, программирование |
буквенно-цифровой дисплей, 4-значный |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Примечания |
| Подробную информацию о диапазоне измерения / применении прибора Вы найдете в инструкции по эксплуатации. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O1D100-06 — 18.01.2011 — |
