Покупая датчик диффузного отражения с функцией подавления заднего фона IFM, вы выбираете качественный и проверенный продукт. датчик диффузного отражения с функцией подавления заднего фона IFM OGH200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OGH200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчик М18 для заводской автоматизации, Расположение и обнаружение объектов, Фотоэлектрические датчики.
Для заказа данной позиции достаточно указать название модели OGH200 и артикул OGH-HPKG/US100
Ключевые особенности
- Прочный корпус из нержавеющей стали для использования в тяжелых условиях эксплуатации
- Точное подавление заднего фона
- Интуитивная настройка чувствительности с помощью потенциометра
- Широкий ассортимент крепежных компонентов для быстрого и простого монтажа
- Отличное соотношение цены и качества
Техническое описание
| Характеристики |
| Тип света |
красный свет |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 72 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Функциональный принцип |
Датчик диффузного отражения |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
25 |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
624 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на свет |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
1000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон [mm] |
15…250, (белая бумага 200 x 200 mm 90 % отражение) |
| Диапазон для белого объекта (90 % отражение) [mm] |
15…250 |
| Диапазон для серого объекта (18 % отражение) [mm] |
15…230 |
| Диапазон для черного объекта (6 % отражение) [mm] |
15…160 |
| Настраиваемый диапазон |
да |
| Макс. диаметр светового пятна [mm] |
21 |
| Размеры светового пятна по отношению к |
при максимальном диапазоне |
| Доступно подавление заднего фона |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
339 |
| Механические данные |
| Вес [g] |
53,2 |
| Корпус |
Резьбовой корпус |

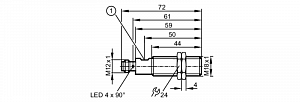

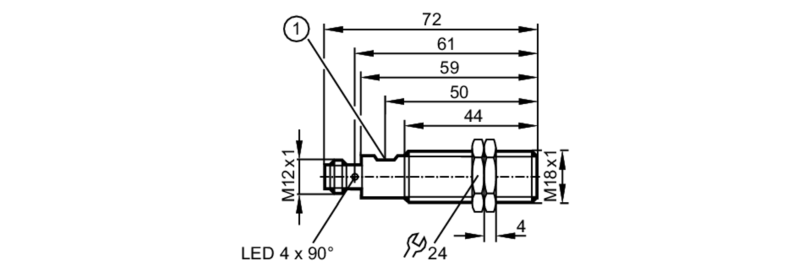

| Размеры [mm] |
M18 x 1 / L = 72 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
корпус: нерж.сталь, интерфейс оператора: TPE |
| Материал линз |
|
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Элементы управления |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |
|
| a: |
датчик |
| b: |
объект |
| c: |
задний фон |
| x: |
расстояние датчик/объект [mm] |
| y: |
мин. расстояние объект/задний фон [mm] |
|
| линия точности |
| x: |
расстояние датчик/объект [mm] |
| y: |
мин. расстояние объект/задний фон [mm] |
| 1 = |
объект черный (6 % отражение) , задний фон (белый 90 % отражение) |
| 2 = |
объект серый (отражение 18 %) , задний фон (белый 90 % отражение) |
| 3 = |
объект белый (отражение 90 %) , задний фон (белый 90 % отражение) |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — OGH200-01 — 20.03.2012 — |
