| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Диапазон измерения |
|
| Приложение |
| Применение |
температуры темперирования, графит, керамика, металлы, штамповка, спекание, термообработка, прокатка |
| Электронные данные |
| Рабочее напряжение [V] |
10…34 DC |
| Потребление тока [mA] |
30, (24 V) |
| Класс защиты |
III |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Входы |
| Контрольный вход |
функция проверки активна при U(test) > 9 В |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
150 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон длин осей [µm] |
1…1,7 |
| Диапазон измерения/настройки |
| Диапазон измерения |
|
| Заводская настройка |
SP1 = 25 %, rP1 = 23 %, SP2 = 75 %, rP2 = 73 % |
| Точка срабатывания SP |
|
| Точка сброса rP |
|
| С шагом в |
|
| Разрешение |
| Разрешение коммутационного выхода [K] |
10 |
| Разрешение дисплея [K] |
10 |
| Точность/ погрешность |
| Точность [K] |
< ± 1 %, (< ± 1 % от MEW (степень эмиссии = 1 и T = 23°C)) |
| Время реакции |
| Время отклика [ms] |
2 |
| Программное обеспечение / Программирование |
| Настройка точки переключения |
Кнопки для программирования |
| Выбор параметров |
Гистерезис, нормально открытый / нормально закрытый, задержка при включении/выключении |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
0…65 |
| Температура хранения [°C] |
-20…80 |
| Макс. допустимая относительная влажность воздуха [%] |
95, (без конденсации) |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| DIN EN 61000-4-3 ВЧ излучение |
10 V/m |
| DIN EN 61000-4-4 Burst |
2 kV подключение клещами |
| DIN EN 61000-4-5 Surge |
0,5 / 1 kV |
| DIN EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 излучение |
класс B |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
30 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
5 г (10…2000 Hz) |
|
| MTTF [годы] |
117 |
| Механические данные |
| Вес [g] |
374 |
| Корпус |
Резьбовой корпус |

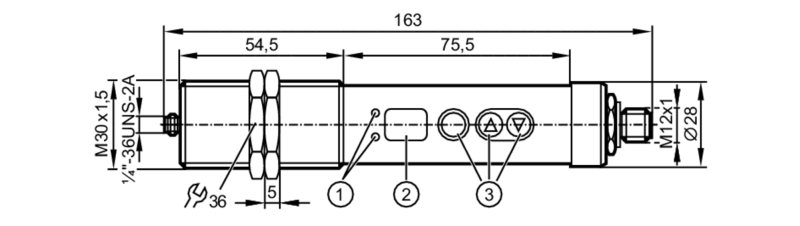

| Размеры [mm] |
M30 x 1,5 / L = 163 |
| Обозначение резьбы |
M30 x 1,5 |
| Присоединение оптоволоконного кабеля |
¼’-36UNS-2A |
| Материал |
Резьбовая втулка: нерж. сталь (1.4305/303), полиэстер |
| Материал линз |
| Закаленное оптическое стекло |
|
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
2 x светодиод, жёлтый |
| Функции дисплея |
7-сегментный светодиодный дисплей, 2-значный |
| Измеренные значения |
7-сегментный светодиодный дисплей, 2-значный |
|
| Элементы управления |
|
| Принадлежности |
| Комплект поставки |
|
| Принадлежности (необязательные) |
| оптоволокна:, E35061 / E35062 |
| Измерительная головка:, E35060 |
|
| Примечания |
| Примечания |
| MW = Измеренное значение |
| MEW = Верхний предел диапазона измерения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TW7011-00 — 22.11.2012 — |
