| Характеристики |
| Тип света |
красный свет |
| Коммуникационный интерфейс |
IO-Link |
| Корпус |
Прямоугольный |
| Размеры [mm] |
M18 x 1 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Функциональный принцип |
Датчик диффузного отражения |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Номинальное напряжение изоляции [V] |
32 |
| Потребление тока [mA] |
25 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Макс. время задержки при включении [ms] |
300 |
| Тип света |
красный свет |
| Длина волны [nm] |
645 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на свет |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
1000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Диапазон контроля |
| Диапазон [mm] |
< 100, (белая бумага 200 x 200 mm 90 % отражение) |
| Диапазон для белого объекта (90 % отражение) [mm] |
< 100 |
| Диапазон для серого объекта (18 % отражение) [mm] |
< 100 |
| Диапазон для черного объекта (6 % отражение) [mm] |
< 100 |
| Настраиваемый диапазон |
нет |
| Макс. диаметр светового пятна [mm] |
7 |
| Размеры светового пятна по отношению к |
при максимальном диапазоне |
| Доступно подавление заднего фона |
да |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Measuring Sensor, Identification and Diagnosis, Switching Signal Channel, Teach Channel |
| SIO режим |
да |
| Нужный тип порта |
A |
| Миним.время рабочего цикла [ms] |
10 |
| Рабочие данные IO-Link (циклические) |
| Функция |
длина бита |
| рабочее значение |
16 |
| состоянием прибора |
4 |
| бинарная информация о переключении |
1 |
|
| IO-Link функции (ациклические) |
специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
1131 |
|
| Примечание |
| Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…80 |
| Степень защиты |
IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
782 |
| Сертификат UL |
| Ta |
-25…80 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Class 2 |
| Номер файла UL |
E174191 |
|

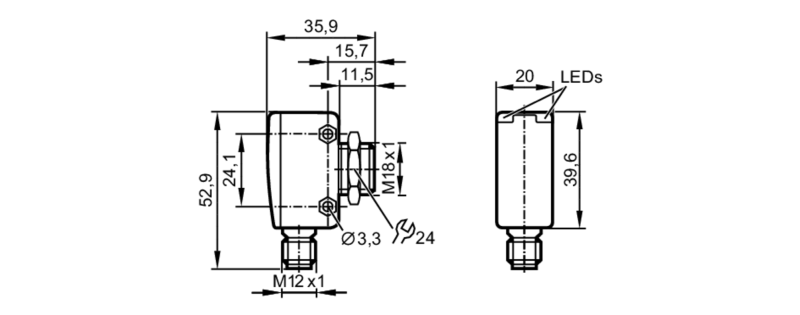

| Механические данные |
| Вес [g] |
78,5 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
M18 x 1 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
1.4542 (17-4 PH / 630), PEI |
| Материал линз |
|
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| Другие данные |
| Повторяемость / точность: 6 σ |
| |
Повторяемость измеряемых значений |
|
| Abstand |
белый (отражение 90 %) |
чёрный (6%…90% отражение) |
| 20 mm |
0,5 mm |
1,0 mm |
| 50 mm |
0,8 mm |
2,0 mm |
| 100 mm |
1,5 mm |
4,5 mm |
| |
|
|
| |
Точность |
|
| Abstand |
белый (отражение 90 %) |
чёрный (6%…90% отражение) |
| 20 mm |
± 1,5 mm |
± 1,8 mm |
| 50 mm |
± 3,0 mm |
± 3,5 mm |
| 100 mm |
± 5,0 mm |
± 6,5 mm |
| |
|
|
|
| Значения при |
|
| Внешнее освещение на объекте |
< 10 klx |
| постоянные условия окружающей среды |
23 °C / 960 hPa |
| минимальная мощность источника питания в минутах |
10 |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — OGH380-01 — 31.10.2019 — |
