Характеристики
|
|
Электрическое исполнение
|
PNP
|
|
Функция выходного сигнала
|
2 x OSSD (A1 и A2)
|
|
Зона обнаружения мишени [mm]
|
> 6
|
|
Корпус
|
Резьбовой корпус
|
|

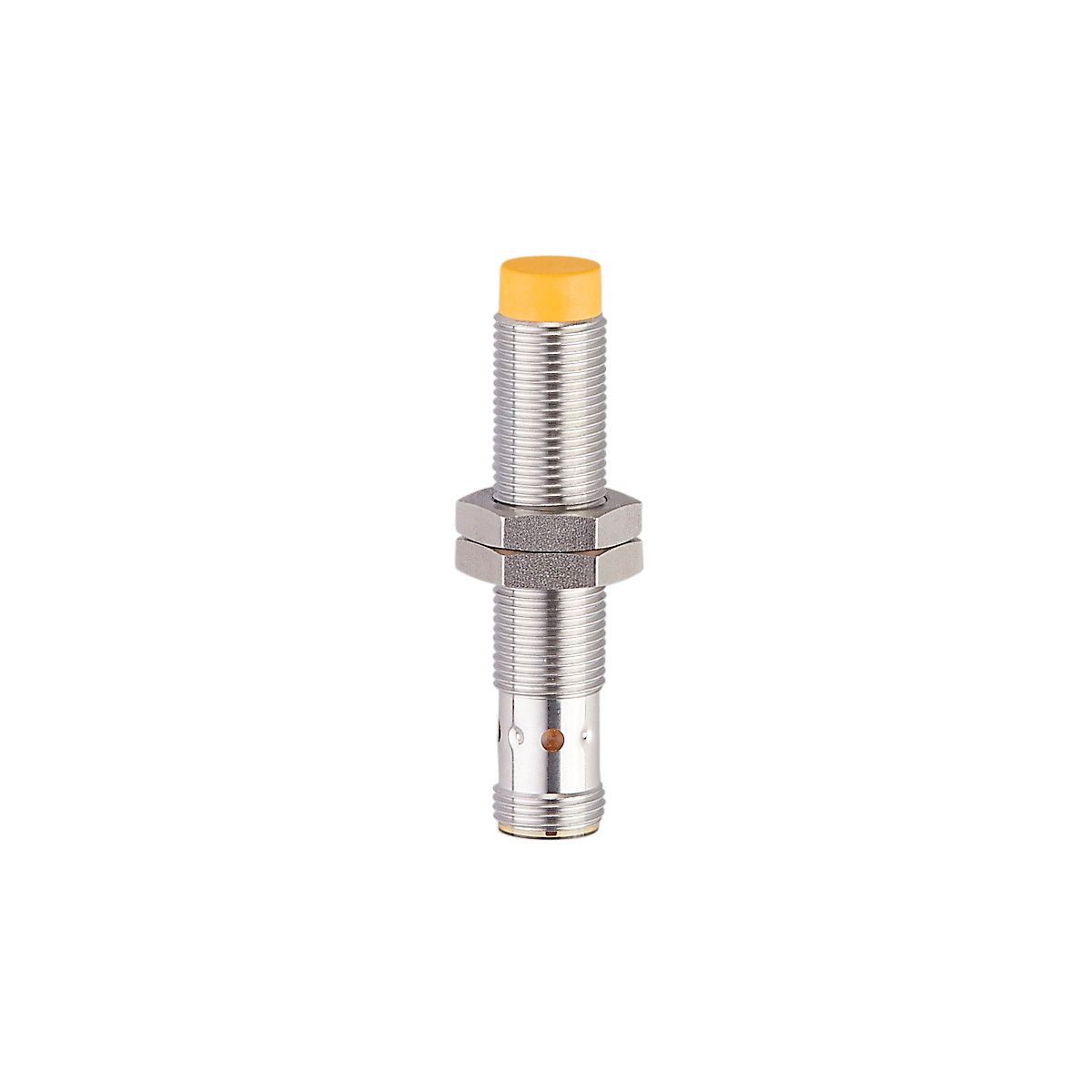

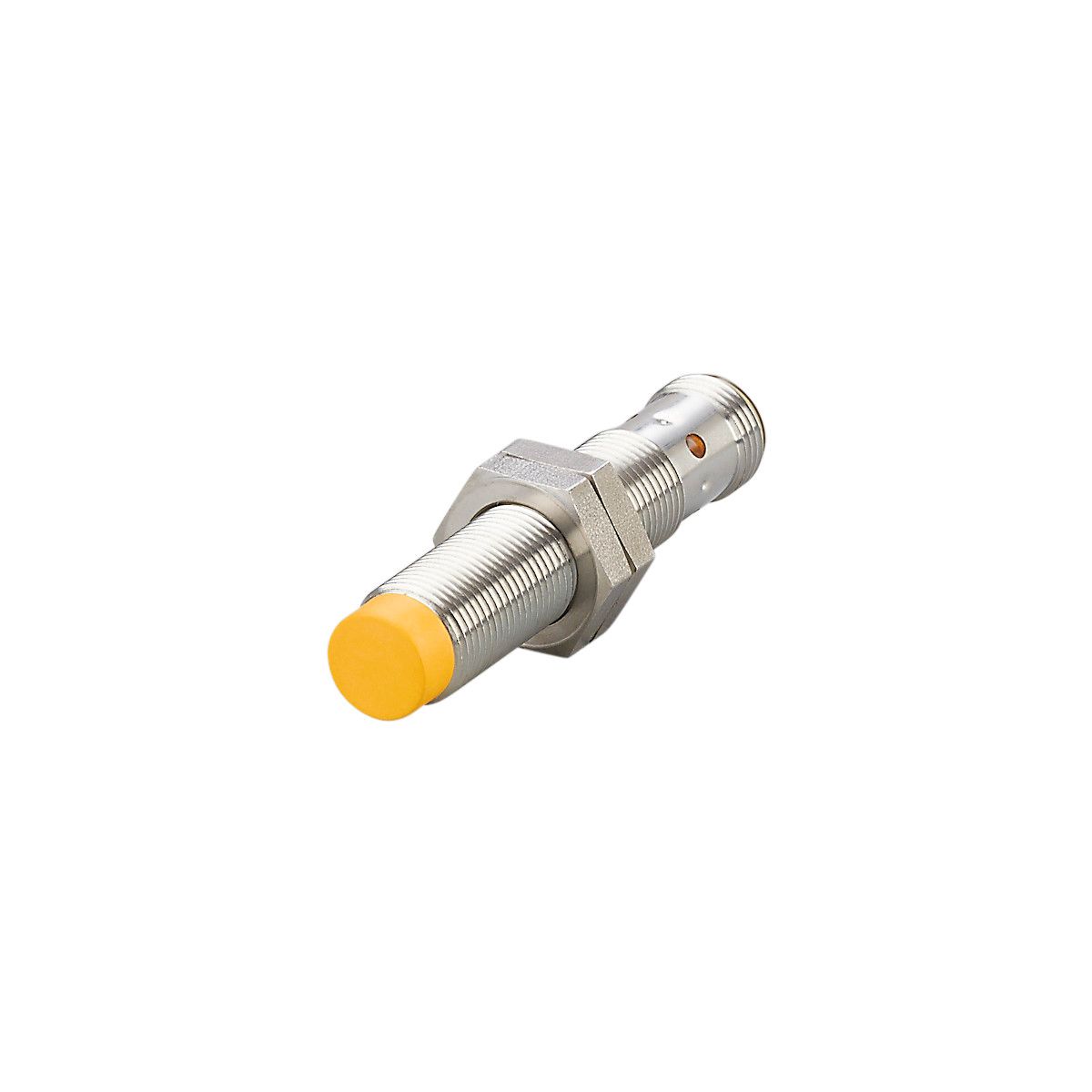

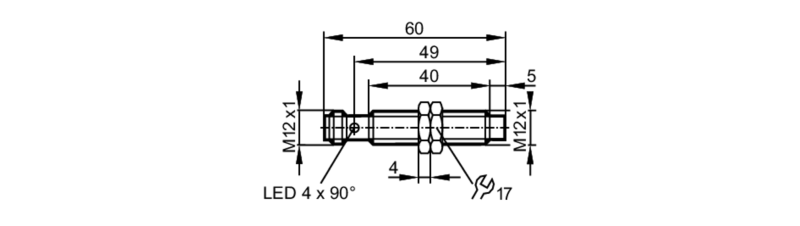

Размеры [mm]
|
M12 x 1 / L = 60
|
|
Приложение
|
|
Особенности
|
позолоченные контакты
|
|
Режим работы
|
постоянная работа
|
|
Функция безопасности
|
safe state when damped correctly
|
|
Применение
|
Применение в подвижной технике и сложных условиях
|
|
Электронные данные
|
|
Рабочее напряжение [V]
|
8…32 DC
|
|
Номинальное напряжение изоляции [V]
|
60
|
|
Потребление тока [mA]
|
< 20
|
|
Класс защиты
|
III
|
|
Защита от переполюсовки
|
да
|
|
Макс. время задержки при включении [ms]
|
1000
|
|
Выходы
|
|
Электрическое исполнение
|
PNP
|
|
Функция выходного сигнала
|
2 x OSSD (A1 и A2)
|
|
Макс. падение напряжения коммутационного выхода DC [V]
|
2,5, (30 mA)
|
|
Минимальная нагрузка по току [mA]
|
1
|
|
Постоянный ток нагрузки коммутационного выхода DC [mA]
|
50
|
|
Частота переключения DC [Hz]
|
10
|
|
Выходные данные
|
Тип интерфейса C класс 1
|
|
Выходное напряжение при 24 В
|
совместим с входами Тип 1, 2 по EN 61131-2
|
|
Защита от короткого замыкания
|
да
|
|
Защита от перегрузок по току
|
да
|
|
Макс. емкостная нагрузка CL_max [nF]
|
20
|
|
Диапазон контроля
|
|
Зона обнаружения мишени [mm]
|
> 6
|
|
Расстояние гарантированного отключения s(ao) [mm]
|
< 3
|
|
Точность/ погрешность
|
|
Поправочный коэффициент
|
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,4 / медь: 0,3
|
|
Гистерезис [% от Sr]
|
1…10
|
|
Время реакции
|
|
Задержка времени по требованиям безопасности [ms]
|
5
|
|
Время отклика при приближении к зоне срабатывания [ms]
|
5
|
|
Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]
|
100
|
|
Условия эксплуатации
|
|
Температура окружающей среды [°C]
|
-40…85
|
|
Макс. допустимая относительная влажность воздуха [%]
|
50, (70 °C, <70 °C: >50 %)
|
|
Макс. высота над уровнем моря [m]
|
5000
|
|
Ионизирующее излучение
|
не допускается
|
|
Степень защиты
|
IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm)
|
|
Химическая среда
|
|
протестировано в соответствии с ISO 16750-5
|
|
|
|
|
|
следующие среды были протестированы в течение 22 часов при 60 °C
|
Охлаждающие жидкости
|
|
|
(HoughtonHocut4480
|
|
|
Oemeta
|
|
|
HYCUT ET 46)
|
|
Следующие среды были протестированы в течение 22 часов при 75 °C
|
гидравлические жидкости
|
|
|
(Fuchs Renoling B15 VG 46 HLP
|
|
|
Total BiohydranTMP 4HEES
|
|
|
Fuchs Hydrotherm 46 M HFC)
|
|
|
трансмиссионные масла
|
|
|
(Fuchs TITAN ATF 3353 Dexron III)
|
|
|
дизель
|
|
|
биодизель
|
|
|
мочевина
|
|
|
(AdBlue)
|
|
|
тормозная жидкость
|
|
|
(K2 TURBO DOT 4)
|
|
следующие среды были протестированы в течение 22 часов при 23 °C
|
защита от коррозии
|
|
|
(специальный консервирующий воск Sonax )
|
|
|
холодный очиститель
|
|
|
(Холодный очиститель Sonax )
|
|
|
очиститель на основе аммиака
|
|
|
(Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) )
|
|
|
аккумуляторная кислота
|
|
следующие среды были протестированы в течение 2 часов при 23 °C
|
очиститель колесных дисков
|
|
|
(Sonax Xtreme Plus)
|
|
следующие среды были протестированы в течение 10 часов при 23 °C
|
бензин премиум-класса без свинца
|
|
|
|
|
|
|
|
|
|
|
|
Испытания / одобрения
|
|
ЭMC
|
|
промышленные среды
|
|
|
EN 60947-5-3
|
|
|
EN 61000-4-2 ESD
|
6 kV CD / 8 kV AD
|
|
EN 61000-4-3 ВЧ излучение
|
20 V/m
|
|
EN 61000-4-4 Burst
|
2 kV
|
|
EN 61000-4-5 Surge
|
2 kV
|
|
EN 61000-4-6 ВЧ проводимость
|
10 V
|
|
EN 61000-4-8
|
30 A/m 50/60 Hz / 1000 A/m 0 Hz
|
|
EN 55011
|
класс B
|
|
применение в подвижной технике
|
только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах
|
|
ISO 10605 ESD
|
8 kV CD / 15 kV AD
|
|
ISO 11452-2, ISO 11452-5 устойчивость к излучению
|
100 V/m
|
|
ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам
|
12 V / 24 V
|
|
импульс
|
1 2a 3a 3b 4 5b
|
|
Степень воздействия
|
5 III 58V
|
|
Критерий отказа
|
B B B A A C/B A
|
|
EN 55025
|
|
|
|
Виброустойчивость
|
|
EN 60068-2-6 Fc
|
20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях
|
|
|
Широкополосный шум
|
|
EN 60068-2-64 h
|
5,9 g (10…2000 Hz) / эффективное ускорение для установки на шасси
|
|
|
Ударопрочность
|
|
EN 60068-2-27 Ea
|
100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям
|
|
|
Постоянная ударопрочность
|
|
EN 60068-2-27 Ea
|
40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям
|
|
|
Быстрые изменения температуры
|
|
EN 60068-2-14 Na
|
TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов
|
|
|
Тестирование солевым туманом
|
|
EN 60068-2-52 Kb
|
Степень воздействия 5 (4 испытательных цикла)
|
|
|
Классификация безопасности
|
|
ISO 13849-1
|
Категория 2, PL d
|
|
IEC 61508
|
SIL 2
|
|
IEC 62061
|
SIL cl 2
|
|
Срок службы TM (Mission Time) [h]
|
≤ 87600
|
|
Срок службы ТМ (дополнительная показание)
|
|
промышленные среды Температурный диапазон -25…70 °C ≤ 175200
|
|
|
Надёжность системы обеспечения безопасности PFHD [1/h]
|
< 5E-08
|
|
Механические данные
|
|
Вес [g]
|
86,8
|
|
Корпус
|
Резьбовой корпус
|
|
Монтаж
|
незаподлицо
|
|
Размеры [mm]
|
M12 x 1 / L = 60
|
|
Обозначение резьбы
|
M12 x 1
|
|
Материал
|
Резьбовая втулка: латунь покрыт белой бронзой, активная поверхность: LCP, крепежные гайки: латунь покрыт белой бронзой
|
|
Момент затяжки [Nm]
|
< 7
|
|
Дисплеи / Элементы управления
|
|
Дисплей
|
|
Отображение коммутационного состояния
|
4 светодиод, жёлтый
|
|
|
Принадлежности
|
|
Комплект поставки
|
|
|
Примечания
|
|
Примечания
|
|
material for secure mounting not supplied, fixing must be done by the user
|
|
соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесной технике, землеройных и строительных машинах, а также в промышленных грузовиках
|
|
When used in industrial trucks, the screen of the connection cable has to be connected to the sensor.
|
|
Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне.
|
|
(FE360 = ST37-2K) 12x12x1 mm
|
|
|
Упаковочная величина
|
1 шт.
|
|

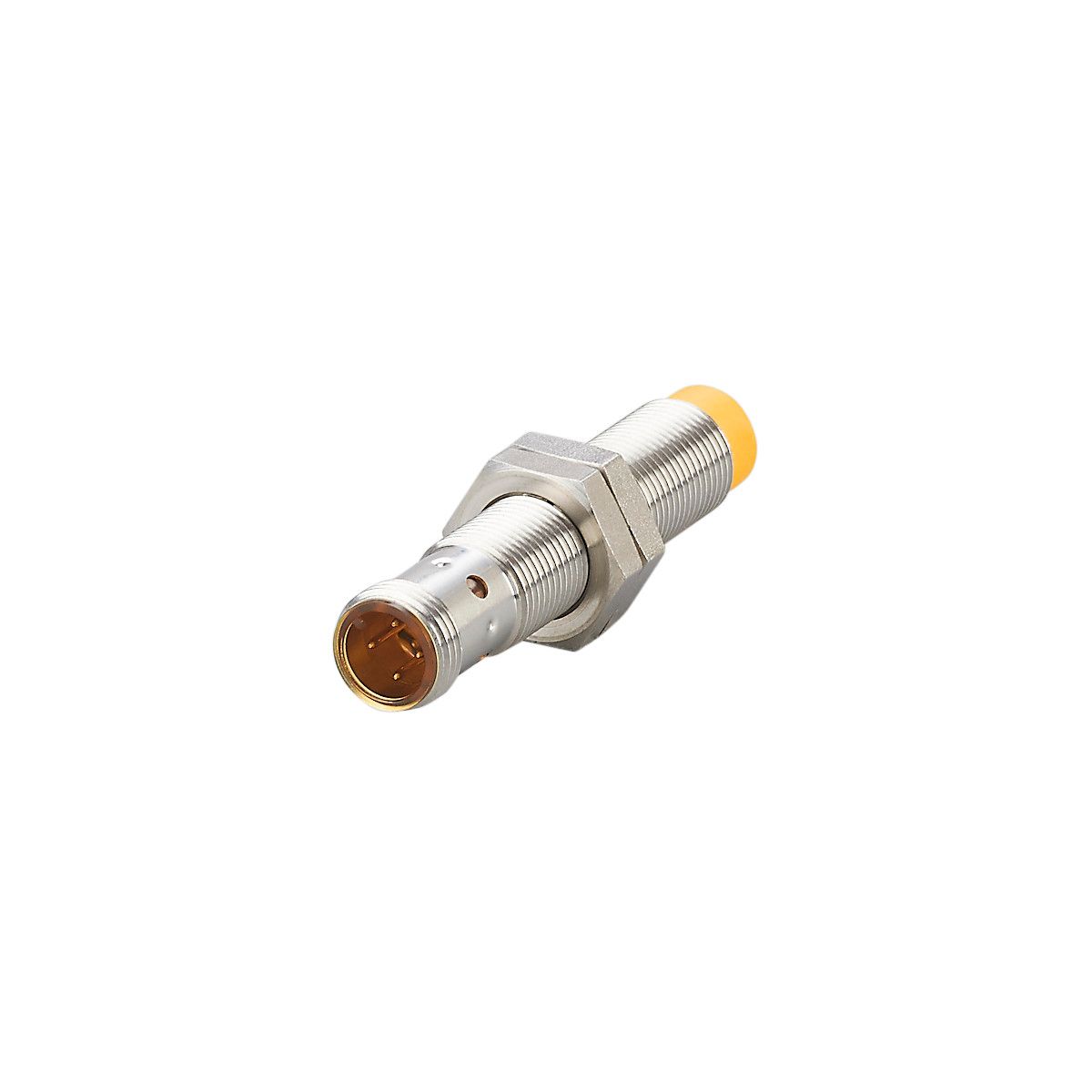

электрическое подключение — разъем
|
|
Соединение
|
Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченный
|
|
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — GF854S — 23.11.2020 —
|
