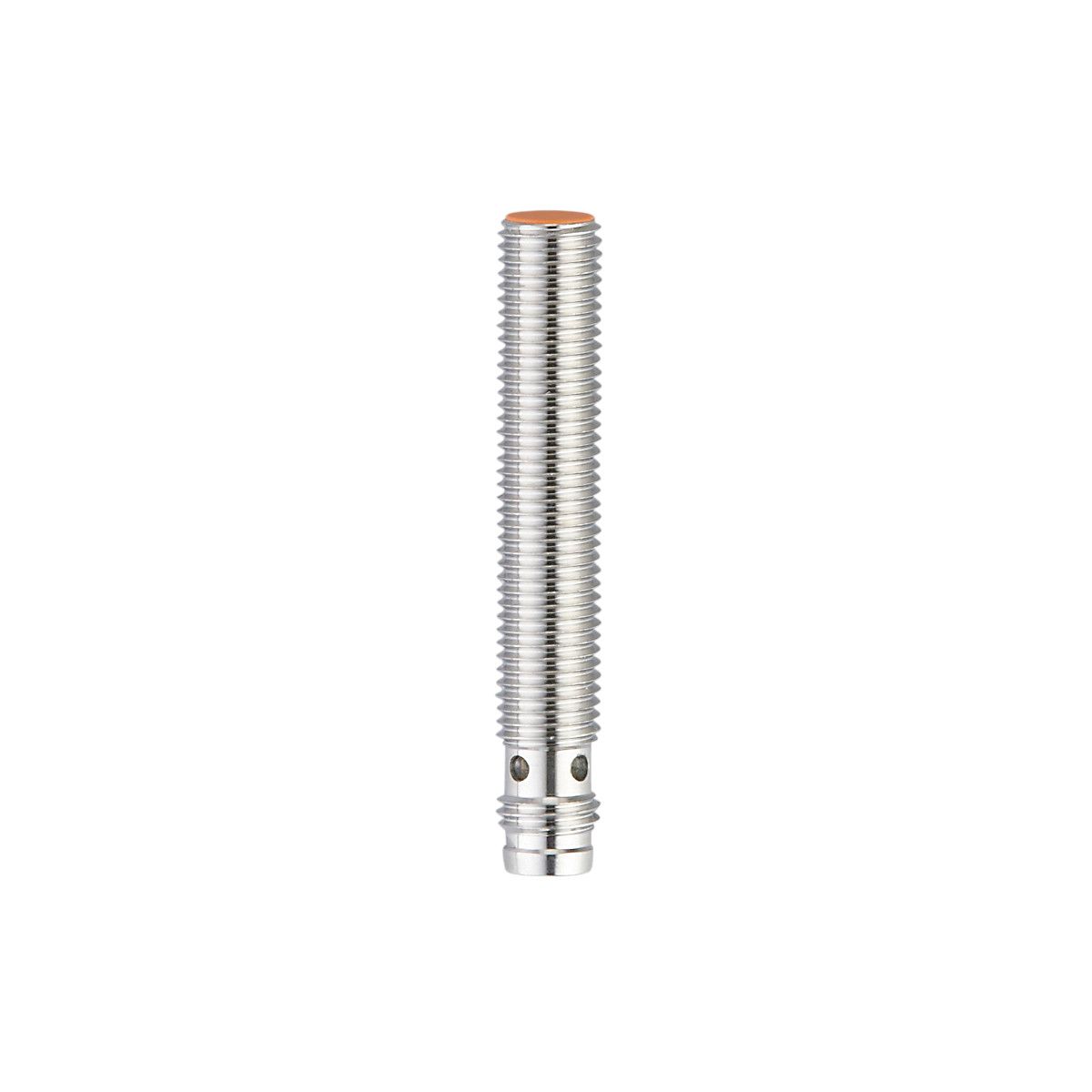

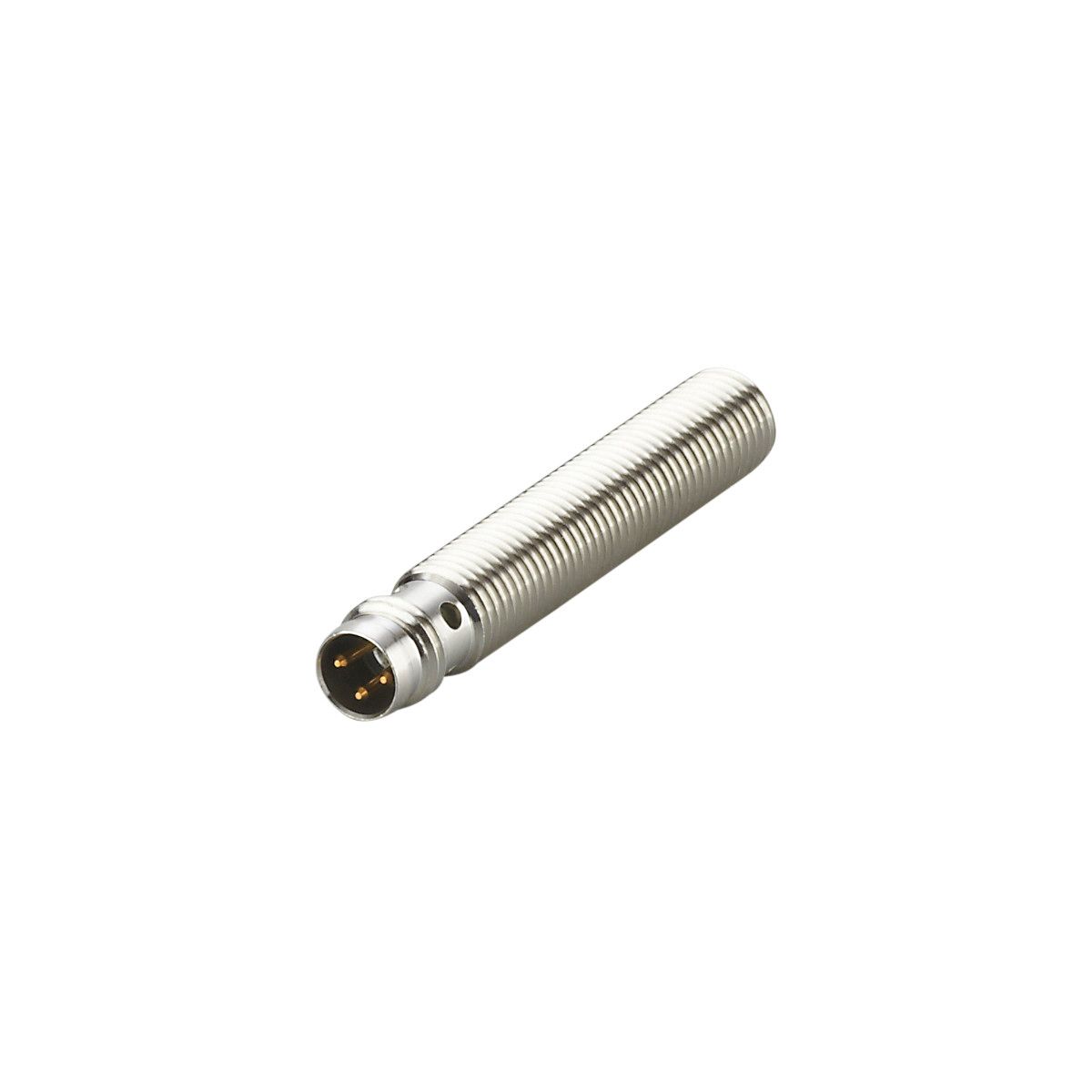

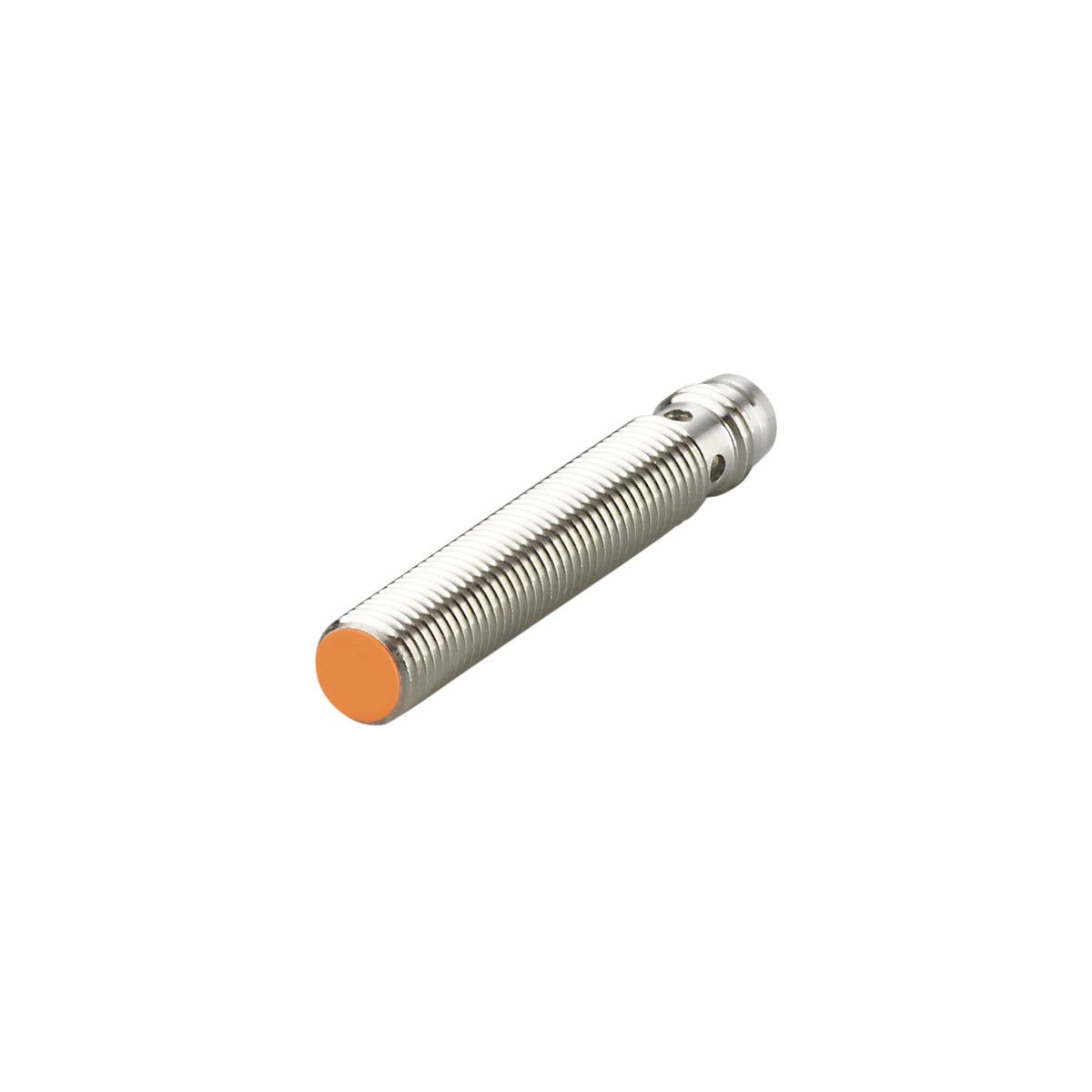

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IE5394 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IE5394 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Для смазочно-охлаждающих жидкостей, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IE5394 и артикул IEB3002BBPKG/V4A/AS
Ключевые особенности
- Прочный корпус из нержавеющей стали для применения в металлообработке
- Устойчивость к маслам и смазочно-охлаждающим эмульсиям
- Для использования в ограниченном пространстве
- Высокая частота переключения
- Контрастная, долговременная маркировка лазером
Техническое описание
| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
2 |
| Корпус |
Резьбовой корпус |

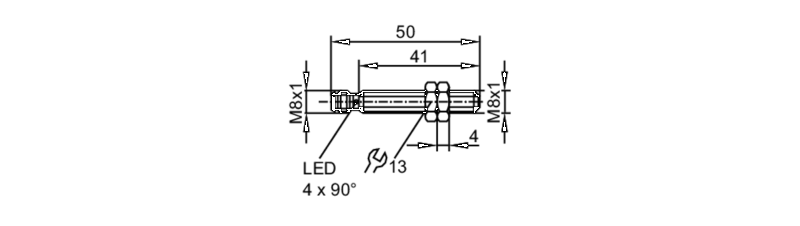

| Размеры [mm] |
M8 x 1 / L = 50 |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
< 15 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
800 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
2 |
| Реальное расстояние срабатывания Sr [mm] |
2 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…1,62 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 65, (с должным образом прикрученным разъемом ifm: IP 67) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| MTTF [годы] |
2439 |
| Сертификат UL |
| Ta |
-25…70 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Class 2 |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
19,5 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |
| Размеры [mm] |
M8 x 1 / L = 50 |
| Обозначение резьбы |
M8 x 1 |
| Материал |
корпус: нерж. сталь (1.4404 / 316L), крышка: LCP |
| Момент затяжки [Nm] |
A = 5 mm: 7 Nm, B: 9 Nm |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x 90° светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 2 |
| пружинная шайба: 2 |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M8 |
| диаграммы и графики |
| Установка |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IE5394-01 — 30.01.2019 — |
