| Характеристики |
| Электрическое исполнение |
PNP/NPN |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
2 |
| Корпус |
Резьбовой корпус |

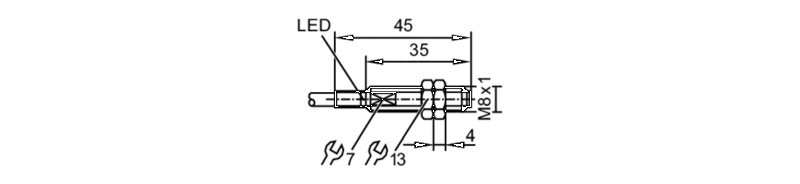

| Размеры [mm] |
M8 x 1 / L = 45 |
| Приложение |
| Особенности |
Увеличенное расстояние срабатывания, Цельнометаллический корпус, Световая индикация, упрощающая процедуру установки, антипригарное покрытие |
| Применение |
Использование в сварочных применениях |
| Предел прочности по давлению [bar] |
50 |
| Примечание к прочности по давлению |
|
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP/NPN |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Минимальная нагрузка по току [mA] |
2 |
| Макс. ток утечки [mA] |
0,75 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
150 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
2 |
| Рабочее расстояние срабатывания [mm] |
0…1,6 |
| Увеличенное расстояние срабатывания |
да |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,6 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…20 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| Сопротивление удару |
|
| MTTF [годы] |
1384 |
| Сертификат UL |
| Ta |
0…40 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Limited Voltage/Current |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
73 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |
| Размеры [mm] |
M8 x 1 / L = 45 |
| Обозначение резьбы |
M8 x 1 |
| Материал |
корпус: нерж. сталь (1.4404 / 316L) антипригарное покрытие, активная поверхность: нерж. сталь (1.4404 / 316L) антипригарное покрытие, крепежные гайки: нерж. сталь (1.4404 / 316L) антипригарное покрытие |
| Цельнометаллический корпус |
да |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, зелёный |
| Помощь при настройке |
1 x светодиод, красный |
|
| Световая индикация, упрощающая процедуру установки |
да |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 3 m, PUR (полиуретан), 2 x 0,34 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IER204-00 — 16.09.2010 — |
