| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
6 |
| Корпус |
Резьбовой корпус |

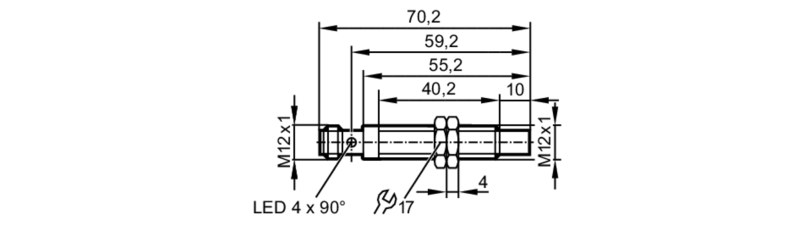

| Размеры [mm] |
M12 x 1 / L = 70,2 |
| Приложение |
| Особенности |
позолоченные контакты, Увеличенное расстояние срабатывания, Цельнометаллический корпус |
| Предел прочности по давлению [bar] |
100 |
| Примечание к прочности по давлению |
|
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
< 25 |
| Класс защиты |
III, (PELV) |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Макс. ток утечки [mA] |
0,1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
500 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
6 |
| Реальное расстояние срабатывания Sr [mm] |
6 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…4,9 |
| Увеличенное расстояние срабатывания |
да |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 1 / латунь: 0,9 / алюминий: 0,75 / медь: 0,6 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…60 |
| Степень защиты |
IP 67, (при использовании вне взрывоопасной зоны: IP 65, IP 67, IP 68, IP 69K) |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3G Ex nA IIC T4 Gc X |
|
II 3D Ex tc IIIC T95°C Dc IP67 X |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 излучение |
класс B |
|
| MTTF [годы] |
1355 |
| Механические данные |
| Вес [g] |
56,3 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M12 x 1 / L = 70,2 |
| Обозначение резьбы |
M12 x 1 |
| Материал |
нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PEI, крепежные гайки: латунь |
| Цельнометаллический корпус |
да |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x 90° светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Для сохранения данных о ЭМС: |
| Уравняйте потенциал, подключив корпус датчика к заземлению машины. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
| Установка |
|
