Для заказа данной позиции достаточно указать название модели IG513A и артикул IGA3008-BPKG/3D
Ключевые особенности
- Для применения во взрывоопасной среде
- Высокая степень защиты для соответствия требованиям сложных условий эксплуатации
- Прямое подключение к устройству управления без коммутирующего усилителя
- С предустановленным защитным колпачком
- Прочный металлический корпус для применения в тяжелых условиях эксплуатации
Техническое описание
| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
8 |
| Корпус |
Резьбовой корпус |

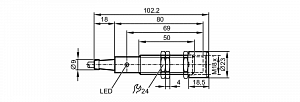

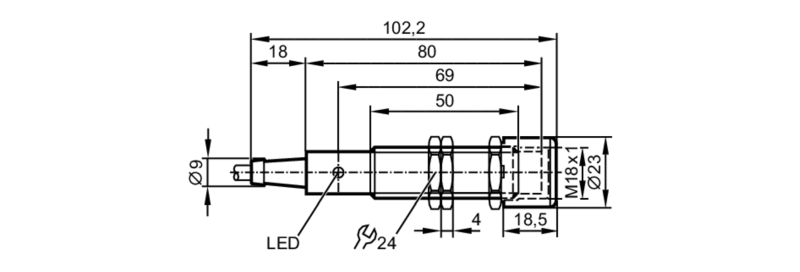

| Размеры [mm] |
M18 x 1 / L = 80 |
| Приложение |
| Установка |
использование во взрывоопасных зонах только с установленным защитным колпачком |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 15 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
150 |
| Частота переключения DC [Hz] |
300 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
8 |
| Реальное расстояние срабатывания Sr [mm] |
8 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…6,48 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T80°C Dc X |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
3 V |
| IEC 60255-5 |
1 kV линейное, Ri: 500 Ом |
| EN 55011 излучение |
класс B |
|
| MTTF [годы] |
1853 |
| Механические данные |
| Вес [g] |
193,5 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M18 x 1 / L = 80 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат), крепежные гайки: латунь покрыт белой бронзой, Защитная крышка: PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 3 |
| Защитная крышка: 1 |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 2 m, PUR (полиуретан), 3 x 0,50 mm² |
