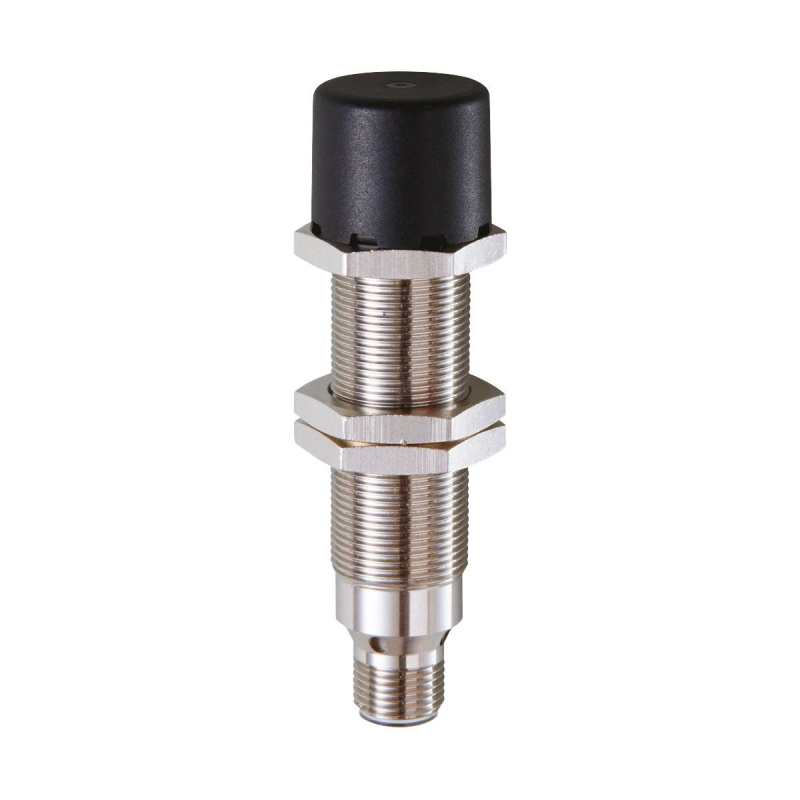

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IG514A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG514A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG514A и артикул IGA4010-CPKG/V4A/US/3D
Ключевые особенности
- Для применения во взрывоопасной среде
- Дополнительная функция выходного сигнала Н.О./Н.З.
- Прямое подключение к устройству управления без коммутирующего усилителя
- С предустановленным защитным колпачком
- Прочный металлический корпус для применения в тяжелых условиях эксплуатации
Техническое описание
| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
комплементарный |
| Диапазон срабатывания [mm] |
10 |
| Корпус |
Резьбовой корпус |

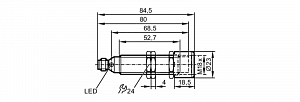

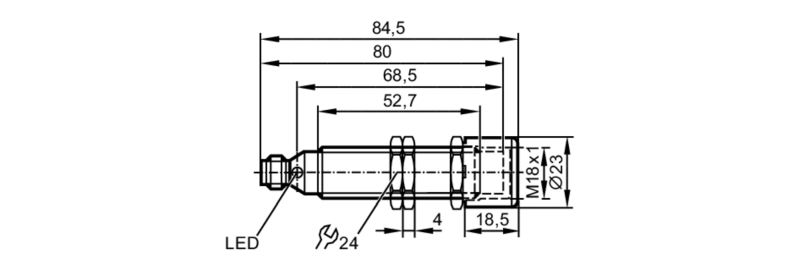

| Размеры [mm] |
M18 x 1 / L = 80 |
| Приложение |
| Установка |
использование во взрывоопасных зонах только с установленным защитным колпачком |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 20 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
комплементарный |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Макс. ток утечки [mA] |
0,1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
300 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
10 |
| Реальное расстояние срабатывания Sr [mm] |
10 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…8,1 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-15…15 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T80°C Dc X |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
3 V |
| EN 55011 излучение |
класс B |
|
| MTTF [годы] |
1326 |
| Механические данные |
| Вес [g] |
303,5 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M18 x 1 / L = 80 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
корпус: нерж. сталь (1.4404 / 316L), активная поверхность: PBT (полибутилентерефталат) оранжевый, крепежные гайки: нерж.сталь, Защитная крышка: PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 3 |
| Защитная крышка: 1 |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — IG514A — 25.11.2020 — |
