| Характеристики |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Диапазон срабатывания [mm] |
20 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
40 x 40 x 105 |
| Электронные данные |
| Рабочее напряжение [V] |
20…250 AC/DC |
| Класс защиты |
II |
| Защита от перепутывания полярности |
нет |
| Выходы |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] |
6 |
| Макс. падение напряжения коммутационного выхода АС [V] |
6,5 |
| Минимальная нагрузка по току [mA] |
5 |
| Макс. ток утечки [mA] |
2,5 (250 V AC) / 1,3 (130 V AC) / 0,8 (24 V DC) |
| Постоянный ток нагрузки коммутационного выхода АС [mA] |
150 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
2200, (20 ms / 0,5 Hz) |
| Частота переключения АС [Hz] |
10 |
| Частота переключения DC [Hz] |
10 |
| Примечание к частоте переключения |
| только для резистивных нагрузок, 2 Гц для категории использования AC-140 |
|
| Защита от короткого замыкания |
нет |
| Защита от перегрузок по току |
нет |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
20 |
| Реальное расстояние срабатывания Sr [mm] |
20 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…16,2 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T95°C Dc X |
| ЭMC |
|
| MTTF [годы] |
567 |
| Механические данные |
| Вес [g] |
245,5 |
| Корпус |
Прямоугольный |
| Монтаж |
установка заподлицо |

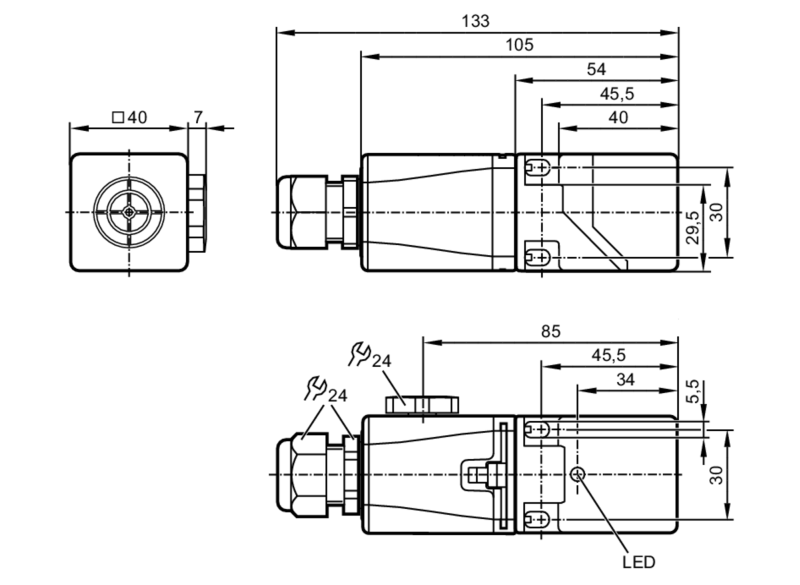

| Размеры [mm] |
40 x 40 x 105 |
| Материал |
PC, PA (полиамид), нерж.сталь |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Электрическое подключение |
| Требуемая защита |
миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция, Предохранитель должен находиться за пределами взрывоопасной зоны. |
| Примечания |
| Примечания |
| Рекомендуем проверить прибор на функциональность после короткого замыкания. |
| 5 положений чувствительной поверхности на выбор |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
контактные зажимы: 0,34…2,5 mm², Защитная кабельная оболочка: Ø 5…9 mm |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — IM001A — 25.11.2020 — |
