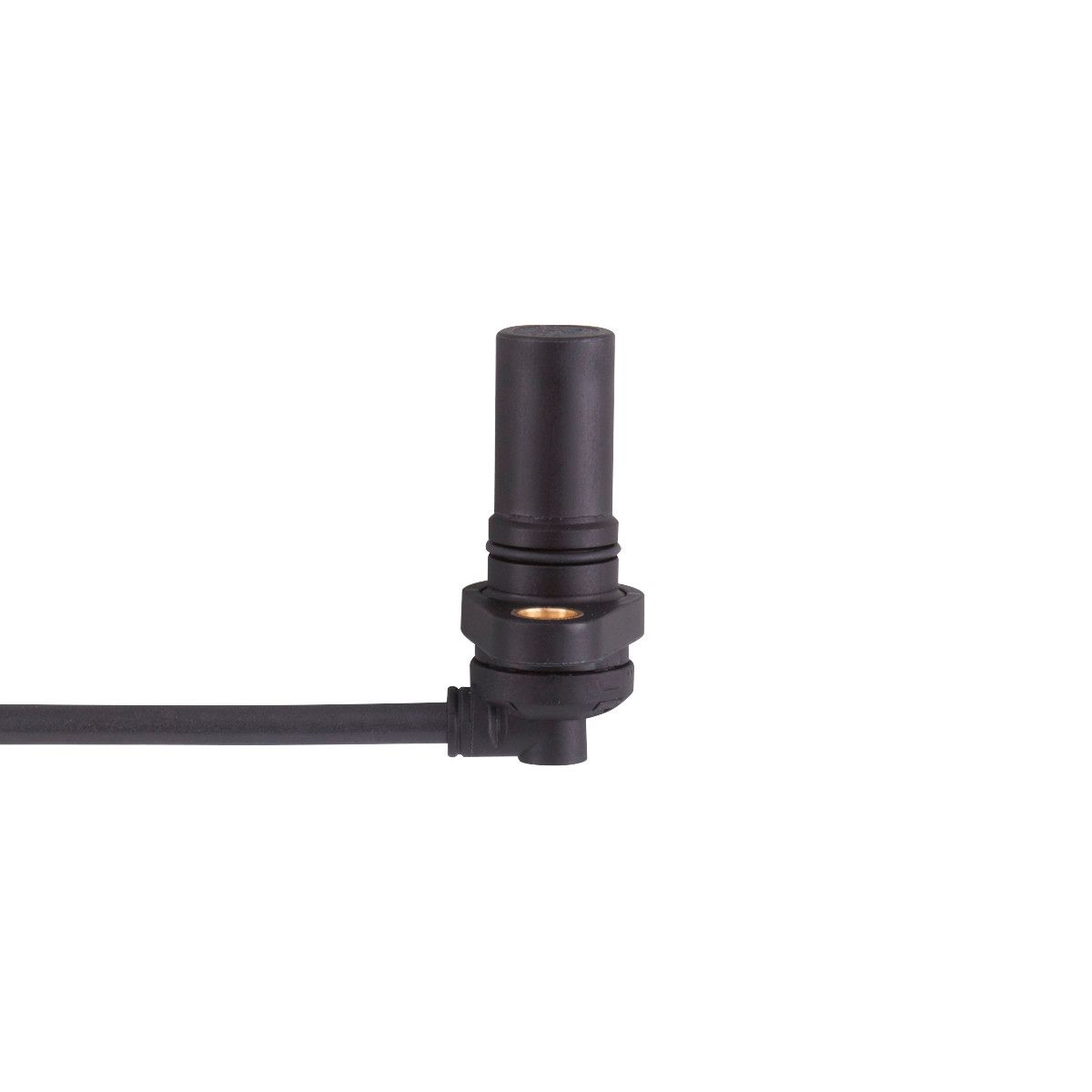

Покупая Датчики скорости вращения IFM, вы выбираете качественный и проверенный продукт. Датчики скорости вращения IFM MX5015 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MX5015 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики скорости для приводов и осей, Магнитные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели MX5015 и артикул MXD41,7 ANOG/H/2M/ZH
Ключевые особенности
- Бесконтактное обнаружение металлических зубчатых колес
- Для очень высокой частоты переключения до 15 000 Гц
- Точное обнаружение зубчатого колеса
- Широкий диапазон рабочих температур
- Быстрая и простая установка с помощью фланцевых адаптеров
Техническое описание
| Характеристики |
| Электрическое исполнение |
NPN |
| Диапазон срабатывания [mm] |
1,7 |

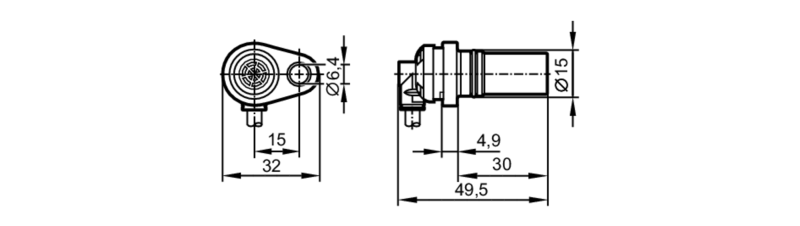

| Размеры [mm] |
Ø 15 / L = 49,5 |
| Электронные данные |
| Рабочее напряжение [V] |
7…30 DC |
| Потребление тока [mA] |
< 30 |
| Класс защиты |
III |
| Защита от переполюсовки |
нет |
| Выходы |
| Электрическое исполнение |
NPN |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
50 |
| Частота переключения DC [Hz] |
1…15000 |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
1,7 |
| Рабочее расстояние срабатывания [mm] |
1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-32…140 |
| Степень защиты |
IP 65, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 |
4 kV CD / 8 kV AD |
| EN 61000-4-3 |
10 V/m |
| EN 61000-4-4 |
2 kV |
| EN 61000-4-6 |
10 V |
| EN 61000-4-8 |
30 A/m |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Тестирование солевым туманом |
| EN 60068/2-11 |
96 h 5 % NaCl bei 25 °C |
|
| Механические данные |
| Вес [g] |
82,7 |
| Размеры [mm] |
Ø 15 / L = 49,5 |
| Материал |
Разъём: латунь, корпус: PA (полиамид), O-кольцо: FKM |
| Момент затяжки [Nm] |
7 |
| Модуль зубчатого колеса [mm] |
1,25 |
| Монтажная длина [mm] |
30 |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 2 m, PUR (полиуретан), 4 x 0,34 mm² |
| диаграммы и графики |
| коммутационные сигналы |
| |
фазовый сдвиг 90° +/- 20° |
| |
соотношение импульс/пауза 50 % +/- 10 % |
| |
Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы. |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MX5015-01 — 29.09.2016 — |
