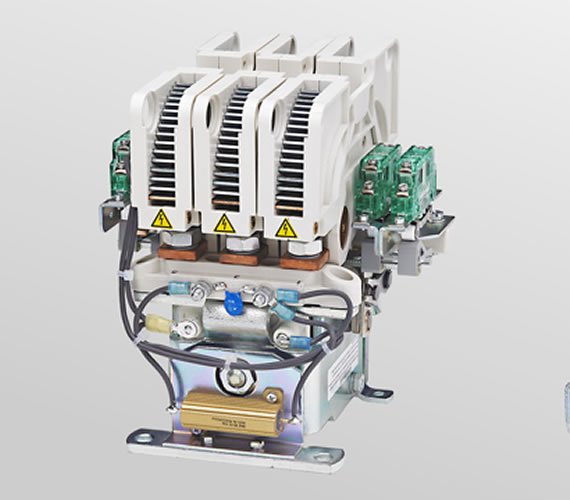

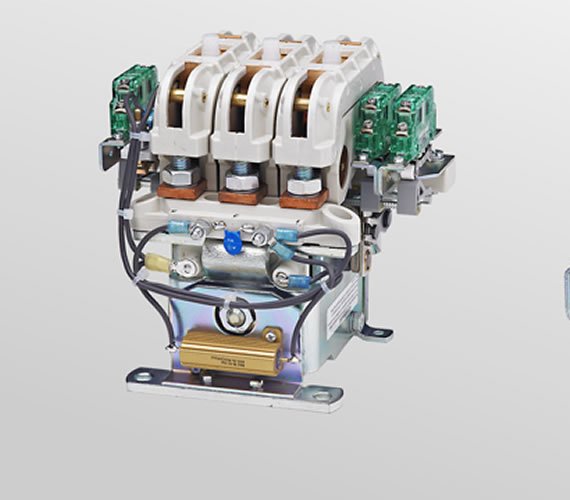

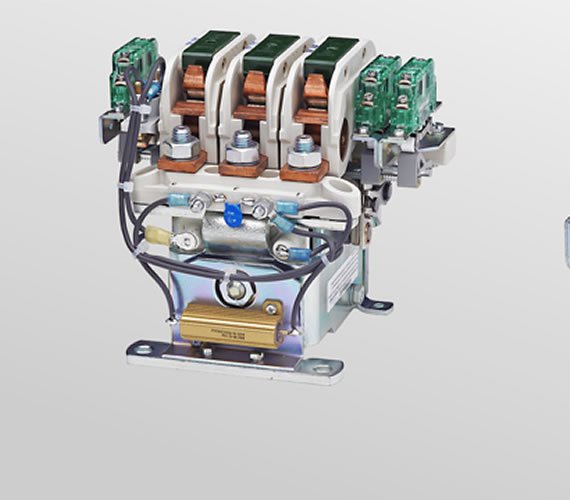

C155, C156, C157 – Многополюсные универсально настраиваемые контакторы переменного и постоянного тока

Кулачковые контакторы серий С155, С156 и С157 представляют собой 2-х, 3-х и 4-х полюсные распределительные устройства переменного и постоянного тока с кулачковыми коммутационными элементами серии S307 на 250 или 300 А постоянного тока.

Главные контакты могут быть выполнены в виде замыкающих, размыкающих или комбинационных контактов. Для гашения дуги при высоких нагрузках могут использоваться электрические дугогасительные камеры, а при постоянном напряжении свыше 400 вольт – дугогасительные камеры с постоянными магнитами.

Состояние переключения главных контактов может быть передано в системы управления и устройства более высокого уровня с помощью до 4 вспомогательных переключателей.

Функции

Прочная конструкция, простота обслуживания

Компактные контакторы C155, C156 и C157 предназначены для частого переключения средних и высоких нагрузок. Коммутационные элементы можно заменять по отдельности.

Версии постоянного тока с дугогасительными магнитами и дугогасительными камерами

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Для постоянного напряжения до 40 В следует выбрать кулачковый коммутационный элемент с дугогасительной камерой на постоянных магнитах. При напряжении свыше 40 В следует использовать также дугогасительную камеру. При напряжении свыше 400 В следует использовать коммутационный элемент S307 G/N с дугогасительной камерой LK-S307 DC.

Однонаправленные приложения постоянного тока до 1000 вольт

Многополюсные кулачковые контакторы C155, C156 и C157 могут использоваться во всех приложениях постоянного тока до 1000 В, в которых нет необходимости отключать нагрузку в обоих направлениях:

• Железнодорожные технологии
• Приводы постоянного тока машин

Экономичный резистор или дополнительная электронная схема экономии

Для защиты катушки контактора от чрезмерного нагрева после включения последовательно с катушкой подключается резистор.

Optionally, an electronic economy circuit can be chosen. This supplies the required pick-up current for the activation. The current is then regulated down by the electronic economy circuit to the a significantly lower holding current. As a result, the coil becomes less hot and the control power is reduced considerably. The module is attached directly under the contactor.

До 4 вспомогательных контактов в блоках вспомогательных переключателей

The switch state of the main contacts can be reported to higher-level control systems and devices through auxiliary contacts.

Break contacts, make contacts or combinations of these are available with the cam-operated switching elements of the S007 series. For safety-related tasks, S800 or S826-series snap-action switches can be chosen: Changeover contacts with double-break contact and mechanical positive opening operation .

The auxiliary switch blocks are installed ex-factory. Quantity and contact type are to be specified during the order.
