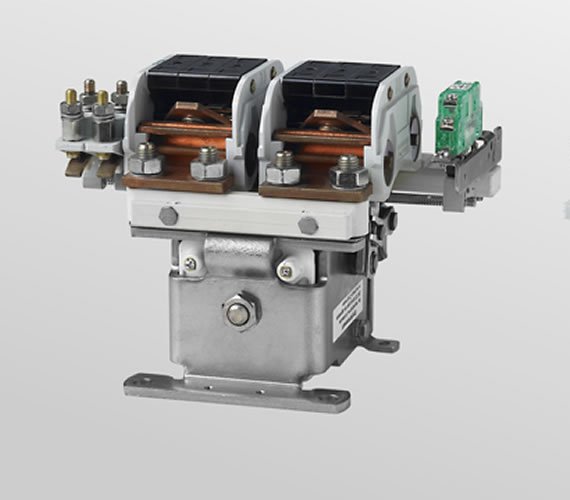

C158 и C159 – Универсальные настраиваемые контакторы переменного и постоянного тока до 500 А

Функции

Прочная конструкция, простота обслуживания

Кулачковые контакторы C158 и C159 предназначены для частого переключения нагрузок. Коммутационные элементы можно заменять по отдельности.

Версия постоянного тока с дугогасительными магнитами и дугогасительными камерами

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Для постоянного напряжения до 300 В следует использовать кулачковый коммутационный элемент S310 C: с постоянным магнитным дутьем и дополнительной дугогасительной камерой.

Однонаправленные приложения постоянного тока до 300 В постоянного тока

Однополюсные и двухполюсные кулачковые контакторы C158 и C159 могут использоваться во всех приложениях постоянного тока до 300 В постоянного тока , в которых нет необходимости отключать нагрузку в обоих направлениях:

• Железнодорожные технологии
• Приводы постоянного тока машин

Экономичный резистор или дополнительная электронная схема экономии

Для защиты катушки контактора от чрезмерного нагрева после включения последовательно с катушкой подключается резистор.

Опционально можно выбрать схему электронного энергосбережения. Она обеспечивает необходимый ток срабатывания. Затем схема электронного энергосбережения снижает ток до значительно более низкого значения тока удержания. В результате катушка нагревается меньше, а управляющая мощность значительно снижается. Модуль устанавливается непосредственно под контактором.

До 4 вспомогательных контактов в блоках вспомогательных переключателей

Состояние переключения главных контактов может быть передано в системы управления и устройства более высокого уровня через вспомогательные контакты.

Кулачковые переключающие элементы серии S007 оснащены размыкающими, замыкающими контактами или их комбинациями. Для задач, связанных с безопасностью, можно выбрать выключатели мгновенного действия серий S800 или S826: переключающие контакты с двойным размыканием и механическим принудительным размыканием.

Блоки вспомогательных выключателей устанавливаются на заводе. Количество и тип контактов уточняйте при заказе.
