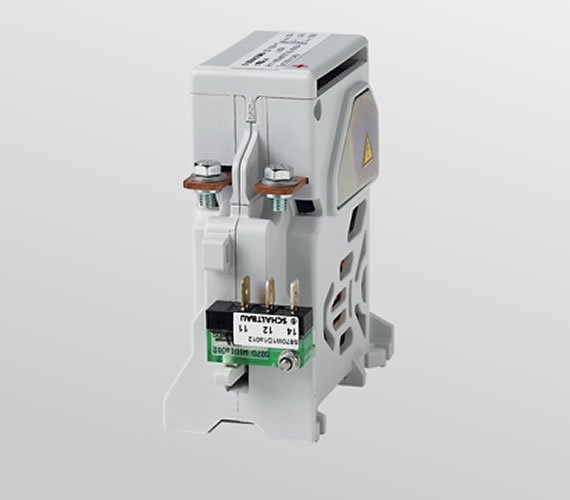

C193 – Контакторы переменного и постоянного тока до 1200 Вольт

Однополюсный замыкающий контактор C193 может включать и проводить большие токи. Он разработан для частой коммутации нагрузок. C193 доступен в вариантах для переменного и постоянного тока. Варианты для постоянного тока оснащены дугогасительными магнитами. Модели C193A и C193B оснащены дугогасительными камерами для постоянного и переменного тока. Магнитный привод может быть активирован напряжением от 24 до 110 В постоянного тока. Переключатель мгновенного действия передает информацию о состоянии главных контактов в систему управления более высокого уровня.

Разработанный для использования в железнодорожных вагонах, C193 также работает в условиях экстремальных температур окружающей среды. Он считается особенно надежным коммутационным устройством с увеличенным сроком службы электрической части.

Функции

Компактная конструкция – номинальное напряжение изоляции 1200 В

Контактор C193 имеет номинальное напряжение изоляции 1200 вольт при минимальных габаритах. Номинальное напряжение составляет 1000 вольт.

Контактор компактный и лёгкий, поэтому его можно установить на рейку TS35. Монтаж на рейке типа «колпак» не подходит для условий с сильной вибрацией.

Конструкция постоянного тока с дугогасительными магнитами и дугогасительными камерами

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Конструкция С193 А отключает токи силой до 90 А при напряжении 1000 вольт (L/R = 1 мс).

Дополнительный вспомогательный контакт с переключателем мгновенного действия

Переключатель мгновенного действия S870 передает информацию о состоянии главных контактов в систему управления более высокого уровня. Этот переключающий контакт с принудительным размыканием подходит для систем безопасности.

Срок службы электрооборудования: 600 000 переключений

C193 предназначен для частого переключения нагрузок. Электрическая долговечность составляет 600 000 переключений (Un = 1000 В постоянного тока, I = 30 А, L/R = 1 мс).

Температура окружающей среды: от –40°С до +70°С

Контактор одобрен для применения на железных дорогах (EN 60077-1, EN 60077-2) и может использоваться при экстремальных температурах окружающей среды.

Главный контактор и контактор предварительной зарядки в однонаправленных приложениях постоянного тока

C193 можно использовать во всех приложениях постоянного тока, в которых нагрузка должна быть отключена только в одном направлении:

• Железнодорожные вагоны (переключение систем отопления и кондиционирования)
• Электромобили (без движения задним ходом)
• Приводы постоянного тока машин
• Контактор предварительной зарядки
