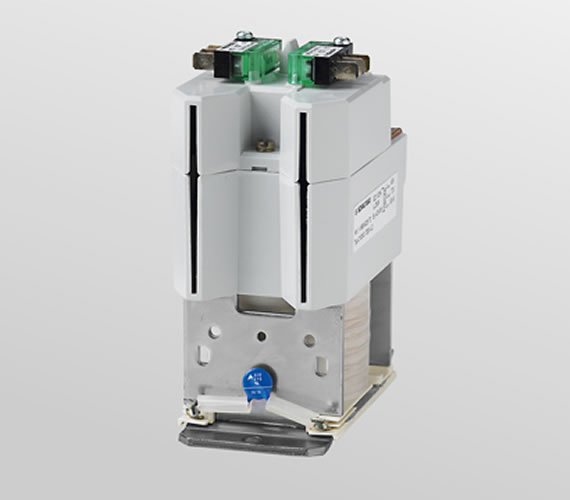

C195 – Контакторы переменного тока и двунаправленные постоянного тока до 1500 вольт

Широкий ассортимент контакторов переменного и постоянного тока с номинальным напряжением изоляции до 1500 В и длительным током 320 А основан на модульной серии C195. C195 X обеспечивает двунаправленную коммутацию постоянного напряжения. Он оснащен дугогасительными электромагнитами и дугогасительной камерой. Бистабильные конструкции не требуют постоянного тока в непрерывном режиме работы и предотвращают глубокий разряд аккумуляторных батарей.

Магнитный привод всех исполнений может приводиться в действие напряжением постоянного тока от 24 до 110 В. Два выключателя мгновенного действия S870 передают информацию о состоянии главных контактов в систему управления более высокого уровня.

Контакторы переменного и постоянного тока серии C195 способны часто коммутировать нагрузки. Разработанные для использования в железнодорожных вагонах, они также работают в условиях экстремальных температур окружающей среды.

Функции

Компактная конструкция – номинальное напряжение изоляции 1500 В

C195 имеет компактную конструкцию, рассчитанную на номинальное напряжение изоляции до 1800 вольт (исполнение C195 X). Для достижения заданных параметров изоляции (воздушных зазоров и путей утечки) конструкция была оптимизирована.

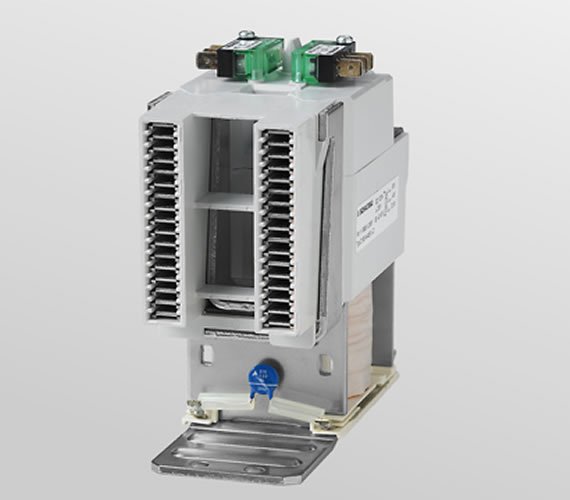

Однонаправленная конструкция постоянного тока C195 A с дугогасительными магнитами и дугогасительными камерами

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Однонаправленный выключатель постоянного тока C195 A может проводить ток до 250 А непрерывно и до 450 А в течение 3 минут. C195 A отключает токи до 240 А при напряжении 950 В (L/R = 1 мс).

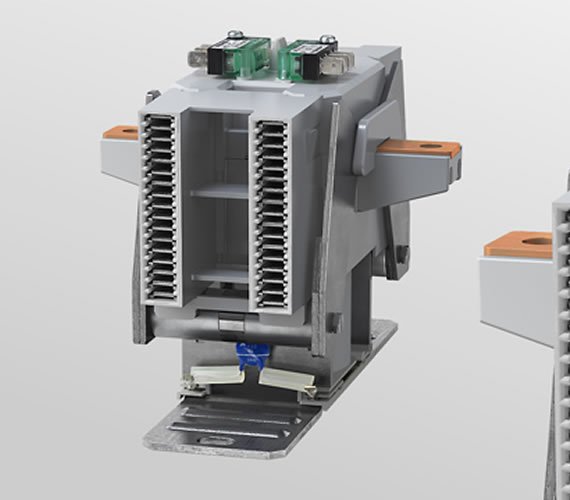

Двунаправленная конструкция C195 X — номинальное напряжение изоляции до 1500 В

Двунаправленные контакторы постоянного тока коммутируют токи независимо от направления тока, например, во время обычного движения, зарядки или рекуперации в электромобилях.

Двунаправленная конструкция C195 A может выдерживать ток до 320 А непрерывно и до 550 А в течение 3 минут. C195 X отключает токи до 320 А при напряжении 950 В (L/R = 1 мс).

Бистабильные конструкции как механизм защиты аккумуляторов от глубокого разряда

In the bistable designs, the making and breaking of the main contact by the magnetic drive requires a switch pulse of 50 milliseconds. Both end positions are stable and do not require any further control voltage. No power is therefore consumed during continuous operation. We recommend the bistable design for the deep-discharge protection of batteries in emergency power supply systems (UPS).

Вспомогательные контакты с выключателями мгновенного действия

Two S870 snap-action switches report the switch state of the main contacts to the higher-level control system. This changeover contact with positive opening is suitable for safety applications.

Температура окружающей среды: от –40°С до +70°С

Due to the approval for rail applications (EN 60077-1, EN 60077-2), C195-series contactors can be used in extreme temperatures.

Применение: высокие нагрузки постоянного тока переключаются часто

The C195 series is designed for switching high DC loads frequently. There are versions for all DC applications of up to 1,500 volts in which currents have to be switched off unidirectionally or bidirectionally:

• Photovoltaic systems
• Fuel cells
• Electric vehicles
• Deep-discharge protection for UPS systems (bistable design)
• Railway technology
• DC drives of machinery
