C294 – Двухполюсный контактор постоянного тока до 1500 В

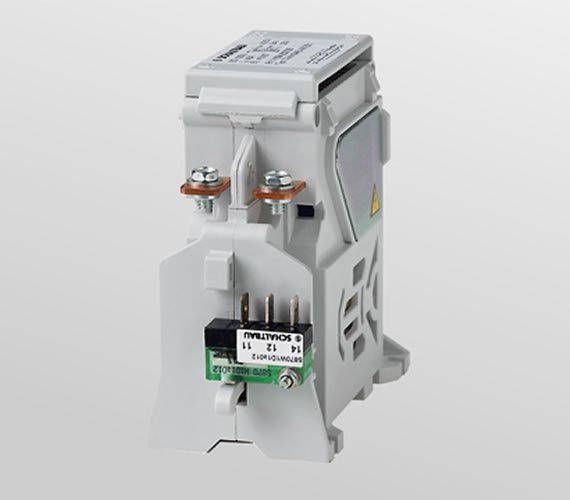

Двухполюсный контактор постоянного тока C294 способен включать и проводить большие токи. Он разработан для частого переключения под нагрузкой. Благодаря оптимизированной конструкции C294 достигает номинального напряжения изоляции 1500 вольт при компактном исполнении.

Для безопасного управления дугами переключения конструкция A оснащена дугогасительными электромагнитами, дугогасительными камерами и гасящими пластинами. С помощью вспомогательного выключателя состояние контактов может быть передано в систему управления более высокого уровня.

Разработанный для применения в транспортной технике, C294 может применяться в широком спектре систем постоянного тока, даже при экстремальных температурах от минус 40 до плюс 70 градусов Цельсия. Это особенно надёжное коммутационное устройство с увеличенным сроком службы электрооборудования.

Функции

Номинальное напряжение изоляции 1500 вольт в компактном исполнении

Двухполюсный контактор постоянного тока C294 обеспечивает номинальное напряжение изоляции 1500 В при минимальных габаритах. Для достижения требуемых параметров изоляции (воздушных зазоров и путей утечки) конструкция была оптимизирована.

Номинальное напряжение составляет 1000 вольт на контактную систему и 1500 вольт при последовательном соединении обоих полюсов.

Управление электрическими дугами с помощью дугогасительных магнитов, дугогасительных камер и гасящих пластин

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Каждая контактная система контактора постоянного тока C294 отключает токи до 60 А при напряжении 1000 В (L/R = 1 мс). При последовательном соединении главных контактов C294 отключает токи до 120 А при напряжении 1500 В (L/R = 1 мс).

Дополнительный вспомогательный контакт с переключателем мгновенного действия

Переключатель мгновенного действия S870 передает информацию о состоянии обеих контактных систем в систему управления более высокого уровня. Этот перекидной контакт с принудительным размыканием подходит для систем безопасности.

Срок службы электрооборудования: 600 000 переключений

C294 предназначен для частого переключения нагрузок. Электрическая долговечность составляет 600 000 переключений (Ui = 1200 В постоянного тока, I = 30 А, L/R = 1 мс, на контактную систему).

Температура окружающей среды: от –40°С до +70°С

Контактор одобрен для применения на железных дорогах (EN 60077-1, EN 60077-2) и может использоваться при экстремальных температурах окружающей среды.

Главный и предзарядный контактор в системах постоянного тока до 1500 вольт

Двухполюсный контактор постоянного тока может коммутировать напряжение до 1000 вольт на контактную систему; последовательное соединение — до 1500 вольт. В аккумуляторных системах положительный и отрицательный полюса могут быть подключены через один полюс C294. Контактор может использоваться во всех системах постоянного тока, где требуется отключение нагрузки только в одном направлении:

• Железнодорожные технологии
• Электромобили
• Приводы постоянного тока машин
• Контактор предварительной зарядки

В аккумуляторных системах положительный и отрицательный полюса могут быть подключены через один полюс C294 в каждом случае.
