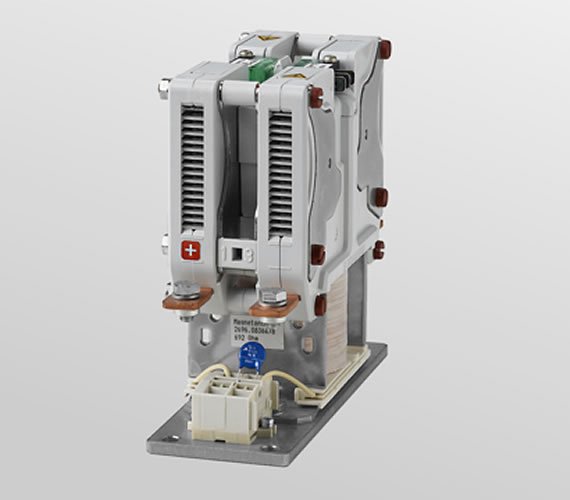

C295 – Двухполюсные контакторы переменного и постоянного тока до 1600 В

C295 — двухполюсный замыкающий контактор для переменного и постоянного тока напряжением до 1600 В и длительным током до 120 А. В исполнениях для постоянного тока предусмотрены дугогасительные электромагниты и дугогасительные камеры. Благодаря одному вспомогательному контакту на каждый полюс информация о состоянии главных контактов может передаваться в систему управления более высокого уровня. Это важно для обеспечения безопасности.

Контакторы переменного и постоянного тока серии C295 часто коммутируют нагрузку. Типичные задачи коммутации встречаются в транспортных средствах и стационарных системах транспортной техники, особенно в цепях отопления, системах кондиционирования воздуха, в преобразователях сложных систем электроснабжения. В аккумуляторных системах положительный и отрицательный полюса могут быть подключены через один из полюсов C295.

Функции

Напряжение до 1600 вольт в компактном исполнении

Контактор С295 является компактным с точки зрения номинального напряжения изоляции 1600 вольт для исполнений С295 К и С295 L. Номинальное напряжение этих исполнений составляет 1200 вольт на контактную систему.

Версия постоянного тока с дугогасительными магнитами и дугогасительной камерой

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

Конструкция C295 A отключает токи силой до 90 А при напряжении 1000 В постоянного тока (L/R = 1 мс).

Вспомогательные контакты с выключателями мгновенного действия

Два переключателя мгновенного действия S870 передают информацию о состоянии главных контактов в систему управления более высокого уровня. Этот переключающий контакт с принудительным размыканием подходит для систем безопасности.

Срок службы электрооборудования: > 400 000 переключений

C295 предназначен для частого переключения под нагрузкой. Срок службы электрической части составляет более 400 000 переключений (U ₌ 700 В постоянного тока, I = 70 А, L/R = 1 мс, главные контакты соединены параллельно).

Температура окружающей среды: от –40°C до +70°C

Контактор одобрен для применения на железнодорожном транспорте (EN 60077-1, EN 60077-2) и может использоваться в широком диапазоне температур.

Многополюсные приложения переменного или постоянного тока: 200, 750 или 1200 В

Двухполюсный компактный контактор C295 используется везде, где требуется одновременное включение двух (или более) цепей нагрузки, например, положительного и отрицательного полюсов аккумуляторных батарей. Благодаря трём доступным классам напряжения, спектр областей применения широк:

• Главный контактор в фотоэлектрических системах
• Главный и вспомогательный контактор в электромобилях
• Системы отопления и кондиционирования воздуха для железнодорожной техники
• Приводы постоянного тока машин
