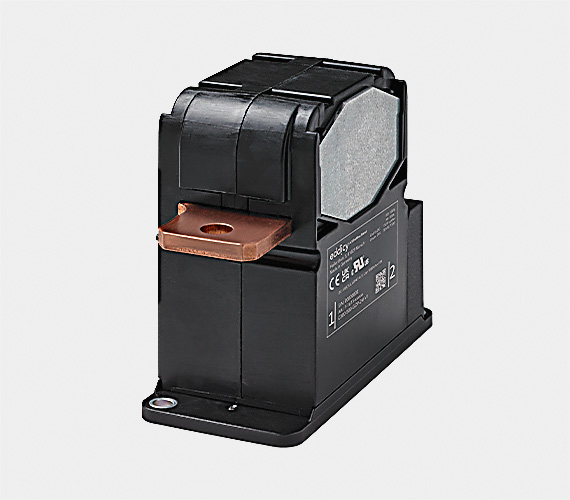

C300 – Однополюсные двунаправленные контакторы постоянного тока до 1500 вольт

Двунаправленные контакторы постоянного тока C300 коммутируют высокую мощность в минимальном пространстве. Благодаря включающей способности до 4500 ампер, эта чрезвычайно компактная серия подходит для приложений с высокими пусковыми токами или большими емкостями.

Все версии могут непрерывно проводить до 500 ампер. В случае короткого замыкания даже 6000 ампер могут протекать в течение 20 миллисекунд без сваривания контактов.

Это означает, что контактор сохраняет свою полную функцию для разделения больших мощностей, когда это необходимо: до 500 ампер и до 1500 вольт — независимо

от направления тока. Эта полная двунаправленность важна для систем с процессом зарядки и разрядки, таких как в аккумуляторных батареях или электромобилях. Другие типичные области применения — цепи постоянного тока в инверторах, распределительные коробки в фотоэлектрических системах или управление системами хранения батарей.

Функции

Компактные размеры – высокое номинальное напряжение изоляции U _i до 1500 вольт

Минимальные габариты — отличная производительность! Тем не менее, все воздушные зазоры в зоне контакта достаточно большие. Номинальное напряжение изоляции составляет 1500 вольт. Дугогасительная камера C300 изготовлена ​​из пластика. Это обеспечивает эффективность и экономит вес.

Высокий тепловой постоянный ток I _th до 500 ампер

Все версии C300 способны постоянно проводить ток силой до 500 ампер при условии достаточного сечения соединительного кабеля 300 мм². Максимальная температура окружающей среды для промышленного применения составляет 85 °C. Эти превосходные показатели достигаются благодаря очень высокому контактному усилию.

Включающая способность I _см до 4500 ампер

C300 может коммутировать ток до 4500 А.

Высокое контактное усилие и стойкие к выгоранию серебряные контакты обеспечивают отличную отключающую способность.

Встроенный ШИМ- контроллер регулирует ток катушки во всех рабочих состояниях, обеспечивает включение с минимальным дребезгом и оптимизирует удерживающую способность.

Кратковременная токовая нагрузка I _cw до 6000 ампер

В течение 20 миллисекунд C300 может проводить ток силой до 6000 ампер без сваривания контактов. Этого времени достаточно для срабатывания защиты от короткого замыкания. Кратковременная токопроводящая способность обеспечивается высоким контактным усилием и оптимизированной геометрией контактов.

Полная двунаправленность – надежное отключение высоких характеристик

All versions of the C300 can reliably separate high currents and voltages when required, regardless of the direction of the current. These properties are achieved by the special arrangement of blowout magnets and arc chamber, burn-off resistant silver contacts, high contact forces and generously dimensioned air gaps in the contact area.

Вспомогательный переключатель с функцией зеркального контакта

The C300 contactors have an integrated auxiliary contact with mirror contact function according to IEC 60947-4-1, annex F.

Mirror contacts are required in feedback circuits of safety controls. The mirror contact function informs about the switching state and ensures that the NC contact of the auxiliary contact is not closed at the same time as the NO main contact.

Приложения

Электромобильность

• DC fast charging stations
• Battery test benches for the automotive industry
• Battery management for zero-emission propulsion systems in maritime applications and DC charging on and off-shore

Стационарные приложения

• Grid stabilization and battery energy storage
• Regenerative systems in industrial plants
• Battery management systems
• Photovoltaics and UPS
