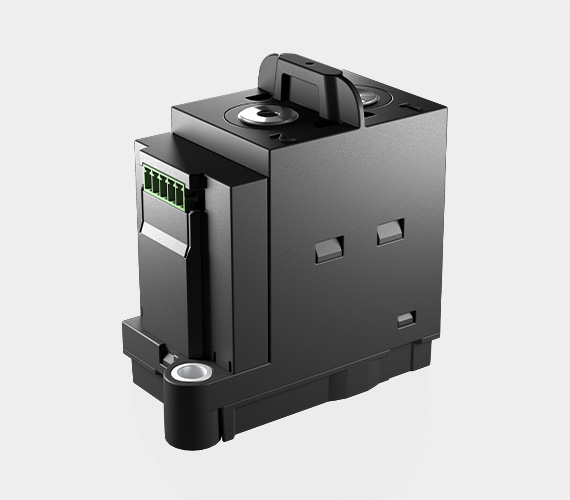

C303 – однополюсные двунаправленные контакторы постоянного тока с замыканием на землю до 500 А

Двунаправленные контакторы постоянного и переменного тока серии C303 рассчитаны на рабочее напряжение до 1500 вольт и могут проводить ток до 500 ампер в длительном режиме. Магнитные приводы с тремя катушками управления делают контакторы универсальными для использования в современных промышленных условиях с температурой окружающей среды до 85 градусов. Благодаря коммутационной способности короткого замыкания до 2000 ампер и компактной конструкции, контакторы C303 особенно подходят для применений, требующих высоких токов включения или большой мощности, но не имеющих места для больших серий. В случае короткого замыкания они выдерживают ток 5000 ампер в течение 20 миллисекунд без сваривания контактов. Это позволяет контактору сохранять полную функциональность для отключения высокой мощности независимо от направления тока при необходимости. Такая полная двунаправленность важна для систем с рекуперацией энергии, то есть для систем с процессом зарядки и разрядки, таких как зарядные станции и системы ESS. Другие типичные области применения включают цепи постоянного тока в инверторах, распределительные коробки в фотоэлектрических системах, управление батареями для систем привода с нулевыми выбросами и стационарные приложения для стабилизации сети.

Функции

Снижение затрат на электроэнергию до 25% для экономичной

непрерывной работы

Новые главные контакты имеют чрезвычайно низкое контактное сопротивление, составляющее всего 100 мкОм. Это обеспечивает постоянное снижение нагрева контактов, минимизирует потери энергии в контакторе и значительно повышает эффективность системы главных контактов. Низкий нагрев контактов также означает меньшую потребность в охлаждении. Это приводит к значительному снижению совокупной стоимости владения (TCO).

Безопасное гашение дуги – нет риска взрыва

C303 — компактный воздушный контактор с дугогасительной системой на постоянных магнитах без газовой герметизации, компенсирующий избыточное давление. Это обеспечивает длительную и бесперебойную работу в сложных условиях.

Поддержка V2G для двунаправленных зарядных станций

Для идеального взаимодействия электромобилей и зарядных станций необходимы двунаправленные контакторы. Они позволяют электромобилям не только заряжаться, но и подавать электроэнергию в сеть или использовать её для бытового электроснабжения.

Оптимальная интеграция и производительность благодаря

магнитным приводам

1. Серия C303 доступна с 3 вариантами управления катушкой: привод Ecosave с энергосберегающим ШИМ-модулем для оптимального потребления энергии во время переключения и низкого нагрева во время удержания.
2. Высокоэффективный привод (HED) с оптимизированной катушкой для максимальной эффективности без модуля ШИМ или для внешнего управления ШИМ, а также
3. Предварительная зарядка для ограничения высоких пусковых токов главных контакторов.

Полная двунаправленность – надежное отключение высоких характеристик

Все версии C303 способны надежно коммутировать высокие токи и напряжения при необходимости, независимо от направления тока. Это достигается благодаря особой конструкции выдувных электромагнитов и дугогасительных камер.

Функция зеркального контакта для максимальной эксплуатационной надежности

Контакторы C303 оснащены встроенным вспомогательным контактом с функцией зеркального контакта в соответствии с МЭК 60947-4-1, приложение F.

Зеркальные контакты необходимы в цепях обратной связи устройств безопасности

. Функция зеркального контакта информирует о состоянии переключения и гарантирует, что НЗ контакт вспомогательного контакта не будет замкнут одновременно с замыкающим главным контактом.

1 контактор, 3 версии

Коммутационные устройства доступны с 3 вариантами управления катушкой:

• Ecosave:

  с энергосберегающим ШИМ- модулем для оптимального потребления энергии при переключении и низкого нагрева при удержании

• Высокоэффективный привод ( HED ):

  с экономичным приводом без модуля ШИМ для максимальной эффективности

• Контактор предварительной зарядки или для внешнего управления ШИМ:

  для ограничения высоких токов включения и защиты главных контакторов, специальный вариант без схемы экономии

Приложения

Компактная серия C303 подходит для использования в условиях ограниченного пространства. Контакторы надёжно переключаются в обоих направлениях, что идеально подходит для рекуперации энергии. Типичные области применения включают рекуперативные системы, зарядные станции постоянного тока, испытательные стенды аккумуляторных батарей и стационарные системы накопления энергии. Двунаправленные контакторы необходимы в таких системах, поскольку аккумуляторные батареи заряжаются и разряжаются циклически.

Приложения для электромобильности

• Станции быстрой зарядки постоянного тока
• Стенды для испытания аккумуляторных батарей для автомобильной промышленности
• Управление аккумуляторными батареями для пропульсивных систем с нулевым уровнем выбросов в морских условиях и зарядка постоянным током на суше и на море

Industrielle Anwendungen

• Стабилизация сети и накопление энергии в аккумуляторах
• Регенеративные системы на промышленных предприятиях
• Системы управления аккумуляторными батареями
• Источники бесперебойного питания (ИБП)
• Фотоэлектрические системы
