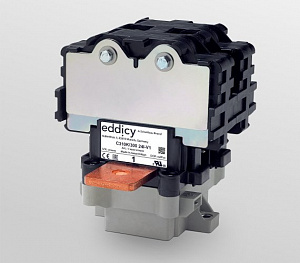

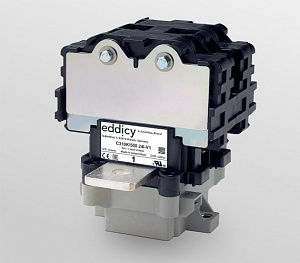

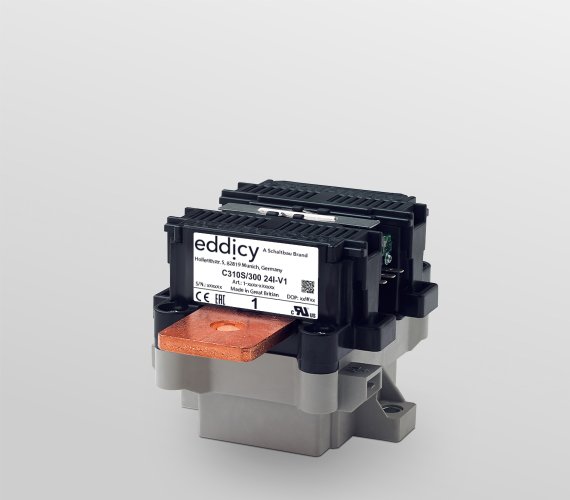

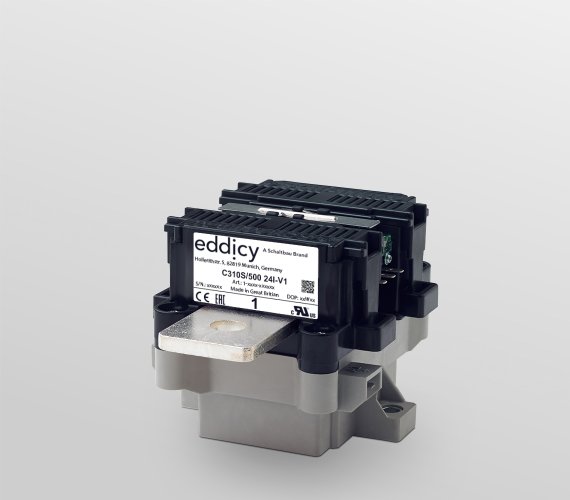

C310 – Контакторы переменного тока и двунаправленные постоянного тока до 1500 вольт

Двунаправленные контакторы постоянного тока коммутируют большие мощности в компактном пространстве. Благодаря включающей способности до 2500 А, компактное распределительное устройство подходит для применений с высоким пусковым током или высокой мощностью.

Все версии способны непрерывно проводить ток до 500 А. В случае короткого замыкания ток силой 3000 А может протекать даже в течение одной секунды без сваривания контактов. Таким образом, контактор сохраняет свою полную функциональность, при необходимости отключая высоковольтные диапазоны до 500 А и до 1500 В – независимо от направления тока. Такая полная двунаправленность важна для систем с зарядно-разрядным процессом, например, в аккумуляторных батареях или электромобилях. Другие типичные области применения – цепи постоянного тока в инверторах, распределительные щиты в фотоэлектрических системах или управление системами хранения аккумуляторных батарей.

Функции

V2X-ready для двунаправленных зарядных станций

Для идеального взаимодействия электромобилей и зарядных станций необходимы двунаправленные контакторы. Они позволяют электромобилям не только заряжаться, но и подавать электроэнергию в сеть или использовать её для бытового электроснабжения.

Компактные размеры – высокое номинальное напряжение изоляции U _i до 1500 вольт

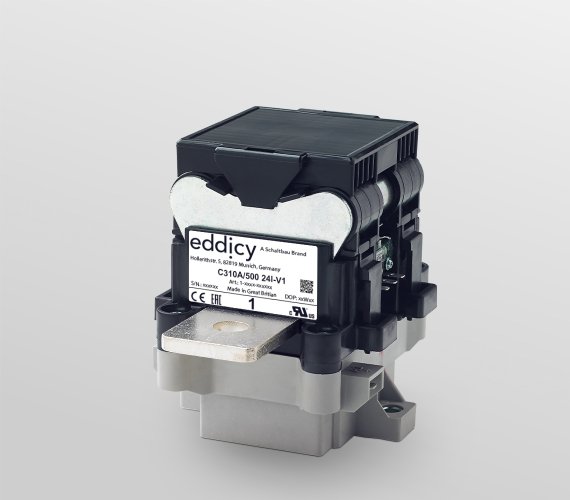

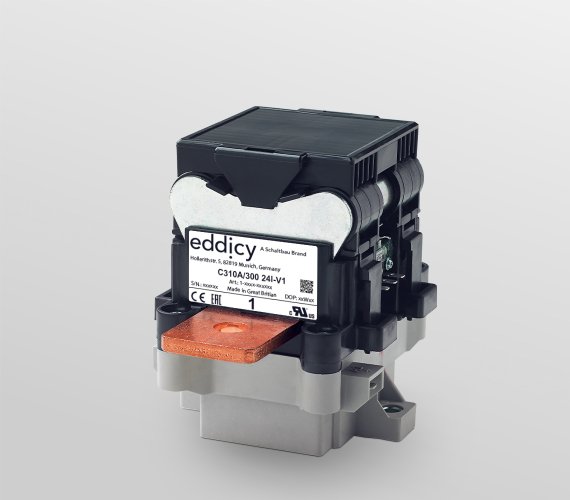

Ниже приведены внешние размеры C310A по ширине, глубине и высоте — без крышки. Зазоры в зоне контакта для всех исполнений увеличены: номинальное напряжение изоляции составляет 1500 В.

Дугогасительная камера С310 выполнена из пластика, все конструкции весят менее одного килограмма.

Включающая способность I _см до 2500 А, доступна бистабильная конструкция

C310 может коммутировать ток силой до 2500 А (моностабильная конструкция в горизонтальном положении установки; L/R = 0 мс).

ШИМ - контроллер регулирует ток катушки и обеспечивает включение с минимальным дребезгом, а также низкую и постоянную мощность удержания. Высокое контактное усилие и цельносеребряные контакты повышают включающую способность.

Бистабильные конструкции не требуют удержания. Их включающая способность составляет 750 А.

Высокий условный тепловой ток I _th до 500 А

Все версии C360 способны непрерывно проводить ток до 500 А. (Сечение соединительных проводов: 185 мм² ^, максимальная температура окружающей среды: 85 °C; нагрев выводов: +65 Кельвинов). Это значение достигается за счёт очень высокого контактного усилия.

Кратковременная токовая нагрузка Icw _до 3000 А (1 с)

В течение одной секунды C310 может проводить ток силой до 3000 А без перегорания контактов. Этого времени достаточно, чтобы сработал предохранитель от короткого замыкания. Высокое контактное усилие и цельносеребряные контакты обеспечивают кратковременную токопроводящую способность.

Безопасное отключение больших мощностей

Все версии C310 способны надёжно отключать высокие токи и напряжения независимо от направления тока.

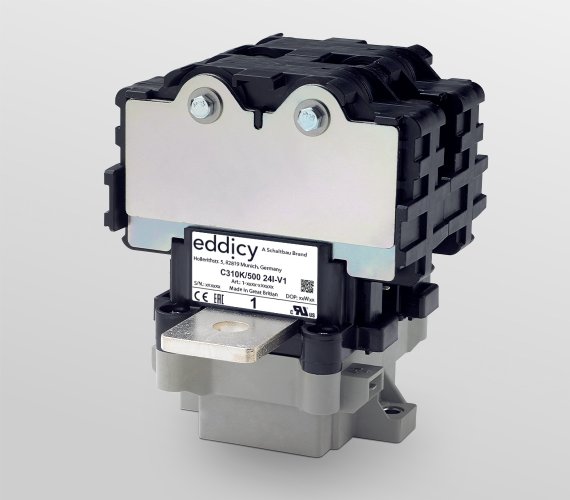

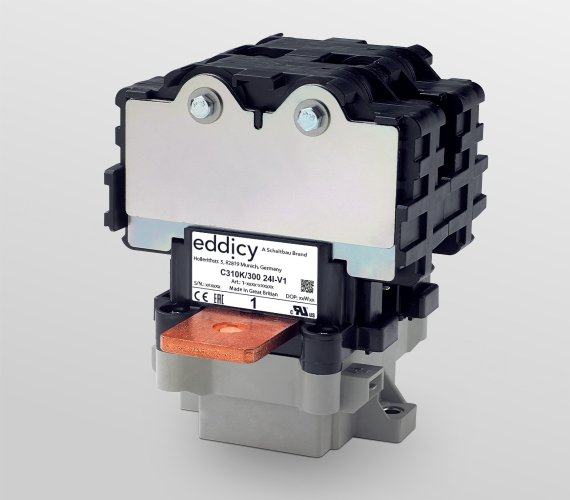

В версиях A и K эти свойства достигаются благодаря особому расположению дугогасительных магнитов и дугогасительных камер, высокому контактному усилию и увеличенным зазорам в контактной зоне.

Использование в энергетике и электромобильности

Фотоэлектрические системы:

• Сторона постоянного тока инверторов
• Generator connection boxes (combiner box)

Grid stabilisation and energy storage:

• Building energy store
• Regenerative systems in industrial plants
• Battery management systems of battery stores

Electromobility:

• Main contactor in electric vehicles
• DC charging stations

Вспомогательный переключатель с функцией зеркального контакта

Series C310 contactors are equipped with auxiliary contacts with mirror contact function. The mirror contact function complies with the standard DIN EN 60947-4-1 Annex F.

The mirror contact function means that the NC contact of the auxiliary contact must not be closed at the same time as the NO main contact.
