C320 – 1-полюсные двунаправленные контакторы постоянного тока с замыкающими контактами до 1800 вольт

Двунаправленные контакторы постоянного тока серии C320 расширяют область применения успешных серий C310 и C360. Эти компактные устройства коммутируют ещё более мощные токи. Обладая номинальной включающей способностью при коротком замыкании до 3000 А, контакторы подходят для применений с высокими пусковыми токами. Устройства могут постоянно проводить ток до 1000 А благодаря высокому контактному усилию и значительно меньшему нагреву главной контактной системы. В случае короткого замыкания ток до 4500 А может протекать в течение 100 миллисекунд без сваривания контактов. Это означает, что контактор сохраняет свою полную функциональность, отключая большие мощности при необходимости, независимо от направления тока. Такая высокая отключающая способность достигается благодаря эффективной керамической дугогасительной камере с большими воздушными зазорами.

Функции

V2X-ready для двунаправленных зарядных станций

Для идеального взаимодействия электромобилей и зарядных станций необходимы двунаправленные контакторы. Они позволяют электромобилям не только заряжаться, но и подавать электроэнергию в сеть или использовать её для бытового электроснабжения.

Компактные размеры — высокое номинальное напряжение изоляции U _i до 1800 вольт

Все воздушные зазоры в зоне контакта имеют большие размеры. Номинальное напряжение изоляции составляет 1800 вольт.

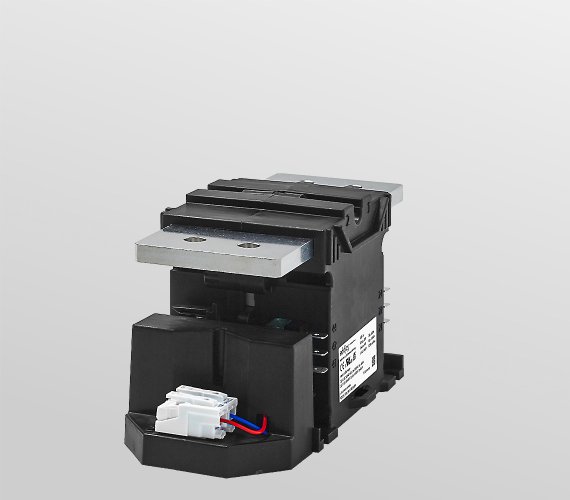

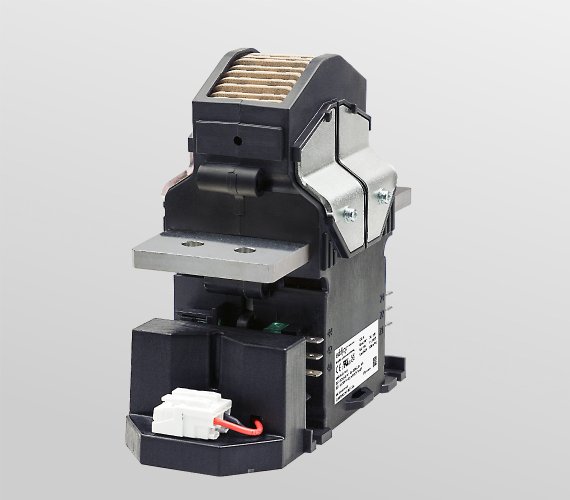

Модель C320K/1000 рассчитана на номинальное рабочее напряжение до 1500 вольт. Модель C320S/1000 подходит для номинального рабочего напряжения до 60 вольт и значительно компактнее.

Высокий тепловой постоянный ток I _th до 1000 ампер

All versions of the C320 can carry up to 1,000 amps permanently. In addition, the series has a very high short-time current carrying capacity Icw up to a maximum of 4,500 amps. These values are achieved by optimised silver contacts, high contact forces and permanently extremely low contact resistances.

Высокая включающая способность I _см до 3000 ампер и отличная отключающая способность

The C320 can switch on a current of up to 3,000 amps. A PWM controller regulates the coil current, ensures low-bounce switch-on and low holding power. The C320K/1000 handles high short-circuit currents and can switch off a current of 800 amps at 1,500 volts, for example. An efficient ceramic arc chamber makes this very good breaking capacity possible.

Низкое потребление энергии и низкий нагрев благодаря сложной схеме экономии энергии катушки

A PWM controller regulates the pull-in and holding current. This ensures a low-bounce switch-on, limits the power consumption in holding mode and significantly reduces the heating of the coil. In addition to flexible and power-saving control, this also increases the service life.

Безопасное отключение больших мощностей

All versions of the C320 can reliably disconnect high currents and voltages, irrespective of the current direction. In the C320K/1000, these properties are achieved by the special arrangement of the blowout magnets and arc chamber as well as generously dimensioned air clearances in the contact area.

Вспомогательные переключатели с функцией зеркального контакта

The C320 contactors can be equipped with up to four auxiliary switches, of which a maximum of two auxiliary switches can have mirror contact function according to IEC 60947-4-1, Annex F.

Mirror contacts are required for the feedback circuits in safety controls. The mirror contact function means that the NC contact of the auxiliary contact cannot and must not be closed at the same time as the NO main contact.

Приложения

Электромобильность

• Electrical vehicles, hybrid vehicles and trolley busses
• DC charging station
• Battery test system

Рельсовые транспортные средства

• Traction contactors for battery or hybrid vehicles
• Contactors for auxiliary converters for battery or hybrid vehicles
• Isolating contactors in battery circuits

Системы хранения энергии на основе аккумуляторов

• Grid stabilization and battery energy storages
• Regenerative systems in industrial plants
• Battery management systems
• Home energy storages

Фотоэлектрические системы

• DC switching in central inverters
• Electrical cabinet (combiner boxes)
• Home energy storage systems
