CA – Силовые контакторы для цепей переменного тока

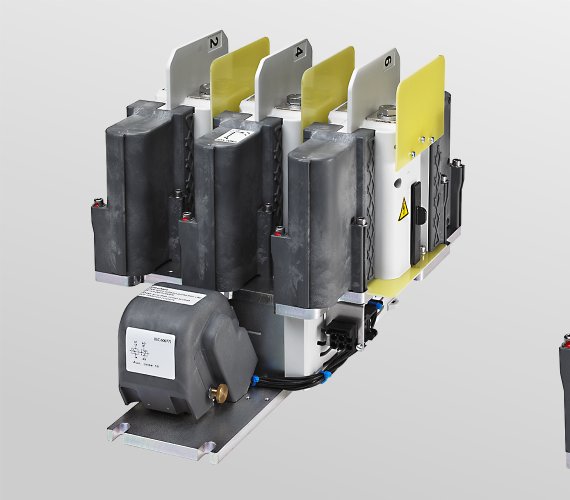

С помощью контакторов серии CA компания Schaltbau предлагает концепцию коммутационного оборудования для безопасного отключения инверторов.

В секторе новой энергетики контактор CA безопасно отключает центральный инвертор от сети и при необходимости снова подключает его к ней. Однако коммутационное оборудование может также коммутировать гораздо более высокие частоты, чем обычные для сети 50–60 Гц: например, до 400 Гц в системе привода нескольких агрегатов. Благодаря своим техническим характеристикам, компактной конструкции, высокой коммутационной способности и надежности контакторы CA могут применяться гибко и с прицелом на будущее. Семейство продукции включает в себя различные версии, адаптированные для широкого спектра применений.

Функции

Частоты до 400 Гц; высокая коммутационная способность при коротких замыканиях

• 3-полюсный силовой контактор переменного тока в классе производительности до номинального напряжения 3000 вольт и постоянного тока 800 ампер
• Высокая отключающая способность при коротком замыкании на частотах
• до 400 Герц
• Контакты двойного разрыва
• Компактная, прочная конструкция

Испытано и протестировано в железнодорожной технике, надежно во всех применениях переменного тока

КВ используется в широком спектре применений переменного тока. Например, он соединяет центральный инвертор фотоэлектрической системы с сетью или выполняет функции тягового контактора в электропоездах. КВ соответствует следующим железнодорожным стандартам:

• IEC  60077-1: Железнодорожное применение. Электрооборудование для подвижного состава. Часть 1. Общие условия эксплуатации и
• общие правила
• IEC  60077-2: Железнодорожное оборудование. Электрооборудование для подвижного состава. Часть 2. Электротехнические компоненты. Общие правила
• IEC  61373 Железнодорожное оборудование – Оборудование подвижного состава – Испытания на удары и вибрацию
• IEC 62497-1: Railway applications – Insulation coordination – Part 1: Basic requirements – Clearances and creepage distances for all electrical and electronic equipment
• EN 50125-1: Railway applications – Environmental conditions for equipment – Part 1: Equipment on board rolling stock

Отличные изоляционные свойства

• Function insulation of the main electric circuits from one another
• Basic insulation between main electric circuits and earth (phase to earth in each case)
• Reinforced insulation between main and control electric circuits

Вспомогательные контакты с высококачественными выключателями мгновенного действия

Snap-action switches can report the switch state of the main contacts to the higher-level control system. Different versions are possible, achieved with the switches S870, S970 or S826.

Поддерживающее обслуживание

• Simple visual inspection and replacement of the main contact pieces
• Simple replacement of the arcing chambers

Приложения

Силовые контакторы в фотоэлектрических или ветроэнергетических системах

The switching devices are used on the AC side in the output circuit of inverters and are capable of disconnecting large loads. The switchgear is thus a cost-effective alternative to circuit breakers for safely disconnecting central inverters from the mains and reconnecting them to the mains.

Тяговые контакторы в электроприводных многосекционных блоках

CA contactors are required for reliable disconnection of inverter-fed permanent magnet drive motors (PEM) in the event of a fault, for example in the event of a short circuit in the output circuit of the traction converter. The contactors are particularly suitable for permanently excited drive motors with higher supply voltage frequencies.
