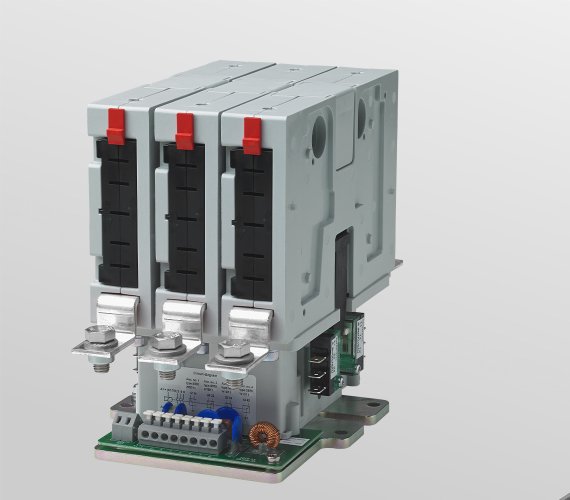

Серия CF от Schaltbau представляет собой исключительно модульную концепцию распределительных устройств. Доступны варианты с числом главных контактов от 1 до 6. При необходимости их можно индивидуально настроить как нормально разомкнутые или нормально замкнутые. Возможны также смешанные конфигурации. Контактная система подходит для постоянного тока с полной двунаправленностью и переменного тока частотой до 400 Гц. Это позволяет гибко реализовывать различные требования. Высокая коммутационная способность и надежность обеспечивают практичное и экономичное использование. Запатентованная и эксклюзивная система управления дугой на постоянных магнитах обеспечивает компактную конструкцию. Это экономит пространство и снижает вес. Сочетание инновационных технологий, компактности и универсальности делает серию CF особенно подходящей для использования на железной дороге и в промышленности. Благодаря уникальной модульности семейство продуктов включает в себя большое количество различных вариантов исполнения, адаптированных для широкого спектра применений.

Функции

Новые, инновационные коммутационные камеры

• Коммутационные камеры могут быть сконфигурированы как нормально разомкнутые контакты, нормально замкнутые контакты или комбинированно как переключающие контакты. Также возможна смешанная конфигурация нормально разомкнутых и нормально замкнутых контактов.

• Конфигурация главных контактов: постоянный ток одно- или двунаправленный, переменный ток до 400 Гц

• Эффективное управление дугой – отсутствие критического тока и минимальный износ главной контактной системы благодаря дугогасительной системе с постоянными магнитами

• Высокая включающая способность, как для нормально разомкнутых, так и для нормально замкнутых контактов

• Доступны моностабильные и бистабильные приводы. Бистабильным приводам требуется энергия только для переключения. Это снижает тепловыделение.

• Модульный, компактный, с низкой совокупной стоимостью владения ( TCO )

Компактные размеры – широкий диапазон мощности

• Minimum dimensions for length, width and height in this performance class. The shorter »S« versions have one drive, the longer »W« versions have two drives.

• 3,000 V AC / 400 A max., DC uni-/bi-directional, AC up to 400 Hz. The rated insulation voltage is 3,600 V max.

Инновационная конструкция дугогасительной камеры, зависящая от области применения, с керамическими, пластиковыми или металлическими гасящими элементами

The modern arc chamber design is optimised for use in different applications. The efficient arc chamber inserts are available with ceramic, plastic or metal extinguishing elements:

• Ceramic: DC for high switching requirements

• Plastic: DC or AC for low switching requirements

• Metal: AC for high switching requirements

4 вспомогательных переключателя для диагностики и контроля состояния переключения

CF contactors are equipped with a maximum of 4 auxiliary contacts. The contact status is mapped via snap-action switches with positive opening. S870 series snap-action switches with a changeover contact, positive opening and silver or gold contacts are used. The auxiliary switches are also mirror contacts in accordance with IEC 60947-4-1, Annex F.

Низкое потребление энергии и низкий нагрев благодаря сложной схеме экономии энергии катушки

The pull-in behaviour is controlled by a PWM controller independent of the coil voltage and temperature applied. This ensures a safe and low-bounce switch-on. In holding mode the PWM controller regulates the coil current. This significantly reduces power consumption and heating. At the same time the reliability of the contactor is increased.

Простота обслуживания

• Tool-free inspection of the main contacts

• Tool-free replacement of the arcing chamber inserts

• Simple replacement of individual switching chambers thanks to modularity

Приложения

Силовой контактор для железнодорожного транспорта, постоянный ток до 3000 вольт

• Main contactor for drive converters

• Main contactor for auxiliary converters (HBU)

• Main battery contactor in hybrid or battery electric vehicles

Силовой контактор для широкого спектра мобильных и стационарных применений, постоянный ток до 3000 вольт

• Rail: Locomotives and multiple-unit trains

• Industry: Photovoltaic systems, wind turbines, cranes, welding systems, mining

Силовой контактор для переменного тока напряжением до 3000 вольт

• Switching permanently excited traction motors 3 AC, 400 Hz

• Activation of the brake actuator for DC drives

• Starters, compressors, motors

• PV systems

Силовой контактор для настройки электрических систем постоянного или переменного тока до 3000 вольт

• Selection of one of several power supply sources

• Configuration of filters for multi-system operation

• Connecting/disconnecting DC links
