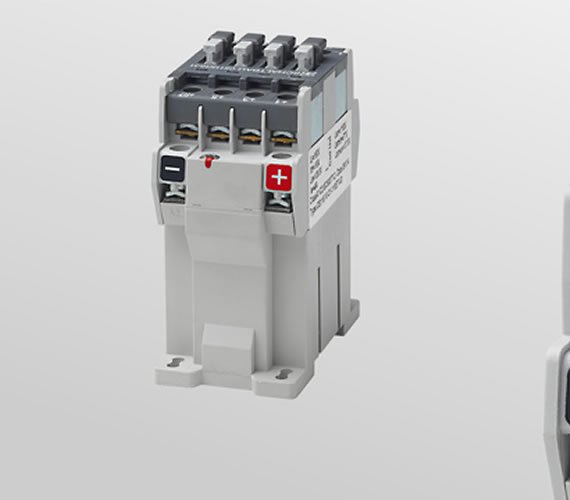

CS115 – 4-полюсный контактор переменного и постоянного тока

Этот многополюсный контактор переменного или постоянного тока напряжением до 800 В может коммутировать и проводить токи до 30 А. Возможны различные комбинации четырёх пар главных контактов: 4 НО, 3 НО/1 НЗ или 2 НО/2 НЗ. Дополнительно можно установить от 1 до 4 вспомогательных контактов (НЗ/НО), которые передают информацию о состоянии главных контактов в различные системы.

В качестве контактора постоянного тока CS выполняет задачи управления в аккумуляторных сетях. Версия переменного тока также может коммутировать переменное напряжение. Типичные области применения — включение и выключение устройств или подсистем, взаимная блокировка цепей выключателей или активация силовых контакторов. В диапазоне напряжений до 800 В постоянного тока он также может выполнять функцию контактора предварительной зарядки или разрядки.

Функции

Постоянный магнитный дугогаситель для высоких диапазонов мощности постоянного тока

При выключении между размыкающимися контактами зажигается электрическая дуга. Ток протекает через ионизированный воздух. Постоянные магниты вытесняют ионизированный воздух из зоны контакта в дугогасительную камеру. Здесь электрическая дуга расширяется и охлаждается до полного угасания.

В этом контакторе дугогасительная система с постоянными магнитами работает на все четыре пары контактов. В зависимости от диапазона напряжения, мощность отключения значительно превышает длительную тепловую нагрузку.

Главные контакты как замыкающие/размыкающие контакты

Главные контакты CS115/10 доступны в следующих конфигурациях:

• 4 замыкающих контакта
• 3 замыкающих контакта/ 1 размыкающий контакт
• 2 замыкающих контакта / 2 размыкающих контакта

1–4 вспомогательных переключателя (НЗ или НО)

При необходимости можно установить от одного до четырёх вспомогательных переключателей (замыкающих/размыкающих), которые передают информацию о состоянии главных контактов в различные системы. С помощью вспомогательных переключателей можно, например, заблокировать или включить цепи безопасности.

Применение в аккумуляторных сетях до 800 В постоянного тока

• Промышленные грузовики
• Транспортные средства на аккумуляторных батареях
• Автоматизированные управляемые транспортные средства ( AGV ) для внутрипроизводственной логистики
• Железнодорожные вагоны (испытания согласно EN 60077-1, EN 60077-2 и EN 61373)

В диапазоне напряжений до 800 В постоянного тока CS может также использоваться в качестве контактора предварительной зарядки или контактора разрядки.
