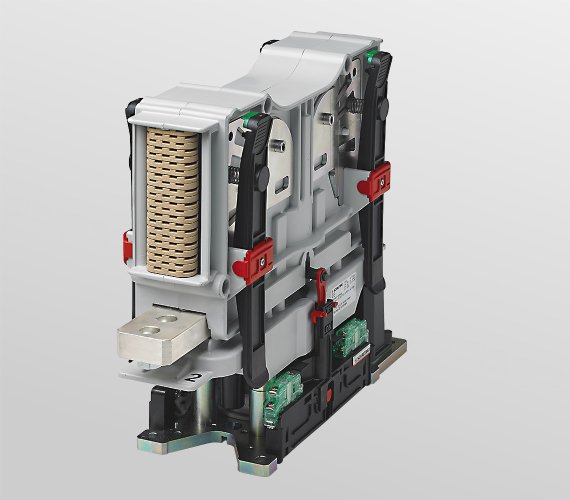

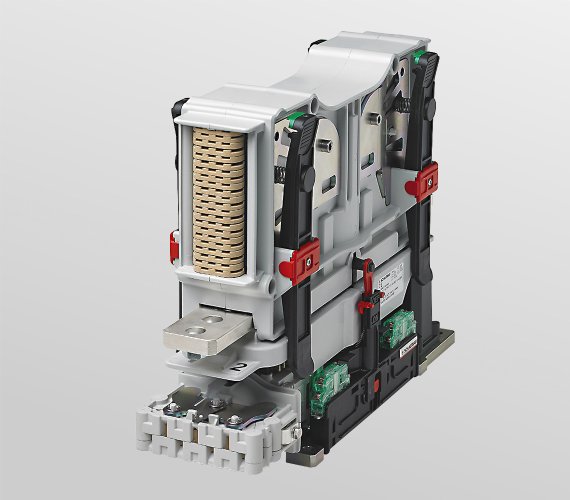

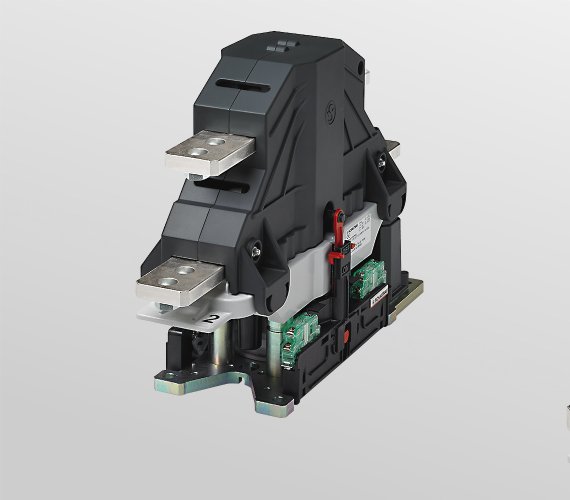

КП – Модульное и компактное распределительное устройство

С серией CP компания Schaltbau вновь представляет на рынке коммутационных устройств инновационную концепцию. Гашение дуги осуществляется исключительно с помощью дугогасительной камеры с постоянными магнитами. Эта запатентованная технология обеспечивает полностью двунаправленное отключение и более компактную конструкцию. Уменьшая габариты и вес, мы экономим ваше ценное пространство.

Впервые универсальные устройства могут быть сконфигурированы как замыкающий/размыкающий контактор, разъединитель или реверсивный рубильник. Это позволяет нам гибко реагировать на изменяющиеся требования заказчиков. Высокая коммутационная способность и надежность обеспечивают практичную и экономичную эксплуатацию.

Сочетание инновационных технологий, компактной конструкции и высокой универсальности делает силовые контакторы CP особенно подходящими для использования на железной дороге и в промышленности. Благодаря уникальной модульной конструкции новое семейство продуктов включает в себя множество возможных конфигураций, подходящих для широкого спектра применений.

Функции

Инновационный дизайн

• Легко настраивается как нормально-замкнутый контактор, разъединитель или перекидной переключатель
• Двунаправленный постоянный ток или переменный ток частотой до 60 Гц.
• Исключительно постоянное магнитное гашение дуги – отсутствие критических токов и низкий износ главной контактной системы благодаря эффективному управлению дугой
• Высокая включающая способность, также может использоваться в качестве разъединителя и переключателя
• Низкая совокупная стоимость владения, модульность и компактность

Главная контактная система

• Условный тепловой ток: 600 А/ 1200 А/ 2000 А
• Номинальное напряжение: 1,5 кВ, 3 кВ
• Контакты двойного разрыва
• 1-полюсные версии

Простота обслуживания

• Безинструментальная проверка основных контактных наконечников
• Замена дугогасительной камеры без инструментов

Приложения

• Главный контактор, опционально с контактором предварительной зарядки и высоковольтным разрядным контактом для тяговых преобразователей и инверторов для вспомогательного оборудования
• Распределительные устройства для различных мобильных применений в локомотивах и моторвагонных поездах
• Распределительные устройства для различных стационарных применений: фотоэлектрические системы, ветровые турбины, краны, сварочные системы, горнодобывающая промышленность
• Распределительное устройство для настройки электрической системы, например, для выбора между различными источниками энергии, настройки фильтра для многосистемных операций или подключения/отключения звеньев постоянного тока

Продукт, отвечающий вашим потребностям

Найдите идеальное коммутационное устройство и настройте его как контактор NO/NC, разъединитель или реверсивный переключатель.

Максимальная модульность – будь то контактор, разъединитель или реверсивный рубильник: серия CP предлагает множество вариантов исполнения и идеально подходит для вашего применения. Масштабируемый интерфейс питания в сочетании с различными камерами гашения дуги в соответствии с требованиями к коммутации делают распределительное устройство универсальным.

Помимо различных вспомогательных групп переключателей, возможна интеграция высоковольтного разрядного контакта и/или контактора предварительной зарядки.
