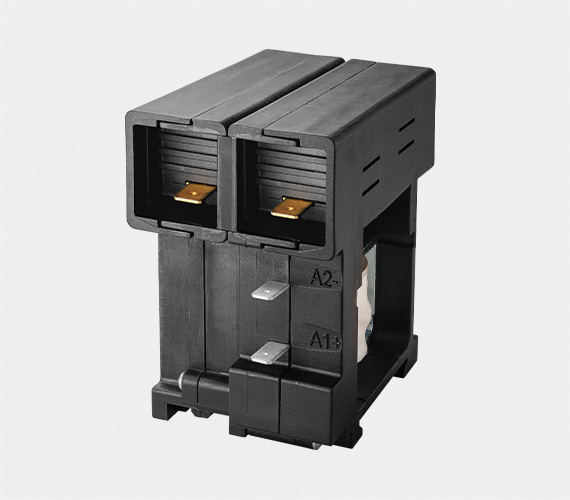

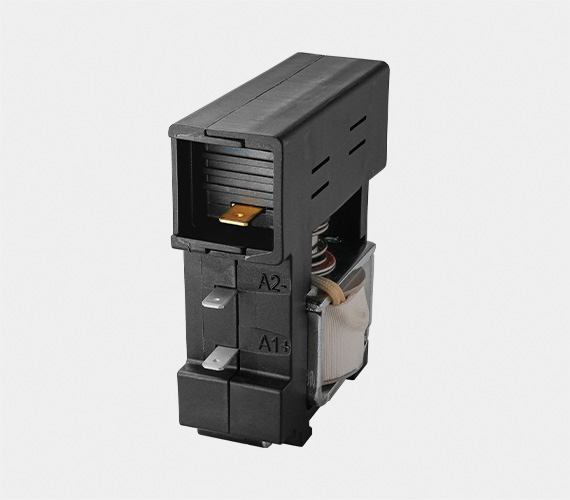

Р300 – 1 и 2 полюсные высоковольтные реле для испытательных стендов

Новое компактное высоковольтное реле R300 специально разработано для использования в современных испытательных системах. Оно обеспечивает электробезопасность во время испытаний, изолируя все неактивные компоненты при высоковольтных испытаниях и испытаниях изоляции. Это прочное и долговечное устройство способно безопасно коммутировать токи до 25 А при испытании защитного проводника. Система разомкнутых главных контактов выдерживает напряжение до 10 кВ и легко интегрируется в различные испытательные среды. Оно представляет собой экономичное и безопасное решение для сложных испытательных задач, требующих высочайших стандартов безопасности.

Функции

Модульная настраиваемая система главных контактов

Доступны в одно- и двухполюсном исполнении для переменного и постоянного тока. Контактная система может быть гибко сконфигурирована как нормально разомкнутый или перекидной контакт в соответствии с конкретными требованиями испытательной системы.

Постоянно низкое рассеивание мощности

Контактный мостик с большими контактными наконечниками обеспечивает равномерный контакт и стабильно низкое контактное сопротивление.

Простое отключение нагрузки при непрерывных токах

Система главных контактов обеспечивает надёжную коммутацию как положительной, так и отрицательной полярности, независимо от направления тока. Двунаправленное высоковольтное реле обеспечивает беспроблемное отключение нагрузки при токе до 25 А независимо от полярности.

Простота установки и высокая совместимость с установкой

Простой монтаж на DIN-рейку без винтов, соответствующий отраслевым стандартам. Все соединения главных контактов и привода катушки выполнены с помощью плоских штекерных соединений. Для установки не требуются дополнительные крепёжные элементы.

Низкое потребление энергии

Модуль ШИМ для управления катушкой с точной параметризацией, низкой мощностью втягивания и удержания для снижения тепловыделения, а также постоянными характеристиками втягивания и переключения независимо от температуры окружающей среды или катушки.

Максимальная производительность и защита

Due to its special design, the R300 has generously dimensioned clearances in the contact area despite its compact design. The open contact can withstand voltages of up to 10 kilovolts, which is significantly higher than the impulse withstand voltage required by standards.

Приложения

• Тест-системы
• Многофункциональные тестеры
