Высоковольтный контактор до 4800 В

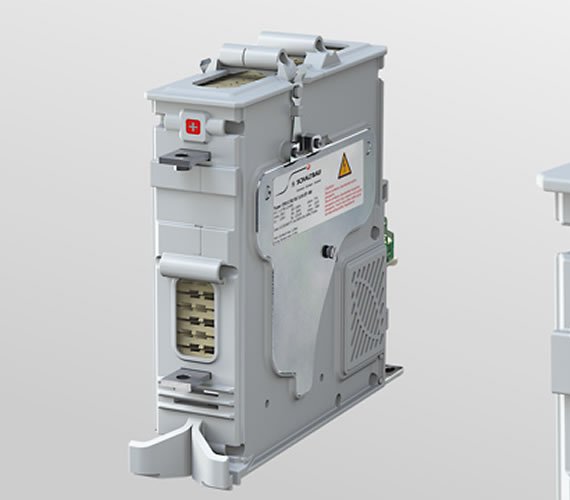

Контактор переменного и постоянного тока CH1130 представляет собой усовершенствованную версию проверенной на протяжении многих десятилетий серии CH, четыре серии которой он заменяет. Конструкция была полностью переработана на основе серии CT. В связи с этим в CH1130 для гашения дуги также используются постоянные магниты и керамические элементы; однако без электромагнитов серии CT серия CH значительно компактнее.

С CH1130 пользователь получает экономичную и качественную альтернативу контактору 3 кВ (номинальное напряжение изоляции 4800 В). Контактор используется в качестве контактора предварительной зарядки в системах электроснабжения, а также в качестве главного контактора в системах отопления и кондиционирования воздуха.

Функции

Компактный контактор 3 кВ для переменного и постоянного тока

Контактор CH был переработан на основе технологии CT. Поскольку для CH не требуется электромагнитная дугогасительная система, подконструкция может быть исключена.

Полудвунаправленная версия постоянного тока

В выключателе имеется две зоны гашения электрической дуги. Верхняя зона поддерживает основное направление тока с полной отключающей способностью. Нижняя зона используется для обратного направления тока с пониженной отключающей способностью.

Визуальный контроль состояния контакта

Одну часть верхней дугогасительной камеры можно снять для проверки состояния износа контактных таблеток.

Вспомогательные контакты: выключатель мгновенного действия с принудительным размыканием

Состояние контакта иллюстрируется с помощью выключателей мгновенного действия с принудительным размыканием. Возможны различные варианты исполнения, реализуемые с помощью выключателей S826 или S926 .

Использование в железнодорожной технике и энергоснабжении

Контактор особенно хорошо подходит для использования в качестве предварительного контактора в системах электроснабжения, а также в качестве главного контактора тепловых регистров в системах отопления и кондиционирования воздуха. CH соответствует следующим железнодорожным стандартам:

• EN 60077-1 и EN 60077-2
• EN 61373

Температура окружающей среды: от –50°C до +70°C

Благодаря сертификации для применения на железных дорогах (EN 60077-1, EN 60077-2) контактор также работает в условиях экстремальных температур. При температурах ниже –40 °C в качестве вспомогательного контакта используется выключатель мгновенного действия S926 .
