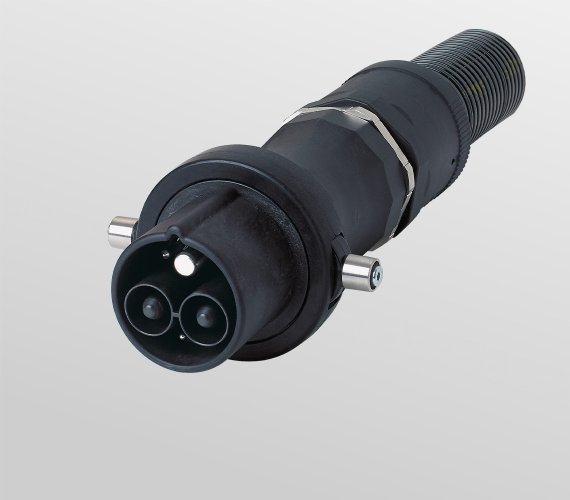

Eddicy HV – Высокомощные разъемы для постоянного тока

Разъемы серии HV компании Schaltbau оснащены надежными силовыми и сигнальными контактами и подходят для широкого спектра сильноточных применений.

Разъёмы имеют прочную модульную конструкцию и защищены от случайного контакта. Они сертифицированы по классу защиты IP69K и рассчитаны на большое количество циклов соединения. Высоковольтные разъёмы идеально подходят для передачи электроэнергии между железнодорожными вагонами или для соединения рельсов и прицепов тяжёлых электромобилей. Ещё одно применение — подключение мощных аккумуляторных батарей, где разъёмы могут использоваться в качестве высокопроизводительных зарядных устройств.

Функции

Широкий диапазон мощности

Номинальное напряжение до 1000 В и номинальный ток до 470 А. Главные контакты в корпусе вилки и розетки надежно защищены от случайного прикосновения.

Простота эксплуатации

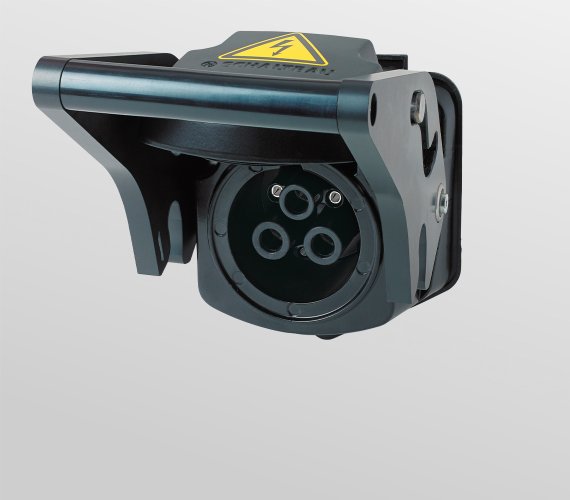

Управление одной рукой — благодаря скользящему механизму на ручке корпуса розетки. Это экономит усилия и обеспечивает надёжную фиксацию и разблокировку вилки в розетке.

Вставлен штекер обратной связи

Дополнительный коммутационный элемент в корпусе розетки сигнализирует о правильности подключения разъема.

Модульность

Доступны как прочные силовые контакты для различных сечений подключения до 95 мм² ^, так и 4 универсальных сигнальных контакта. Также возможна конфигурация с кабелем или отдельными проводниками в прочной гофрированной трубе.

Воспламеняемость

Соответствует требованиям UL94-V0 и следующим стандартам пожарной безопасности EN 45545.
