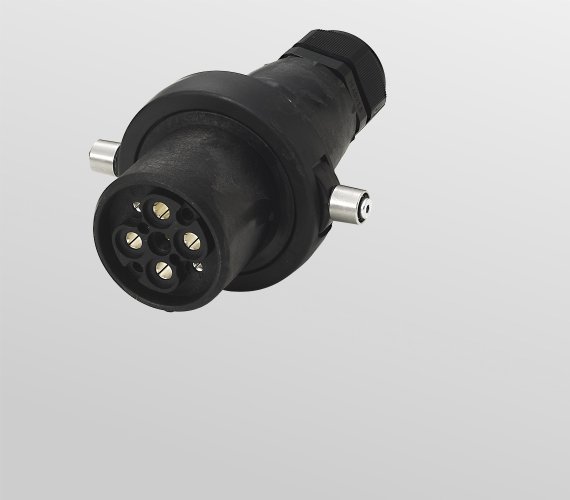

EP – Соединители согласно UIC 541-5 VE

Разъем разработан в соответствии со спецификациями международного железнодорожного стандарта UIC 541-5. Он дополняет ассортимент наших проверенных разъемов для железнодорожной отрасли. Этот сверхпрочный разъем предназначен для обеспечения электрического соединения электропневматических тормозов (EP-тормозов) в поезде, а также для обхода электропневматического аварийного тормоза.

Обе системы имеют дублирующие функции благодаря своим элементам управления и контроля. Питание осуществляется от общего электрического кабеля, проходящего по всей длине поезда. В разъем встроен коммутационный элемент, выполняющий функцию управляющего контакта, который используется для обратной связи, сигнализируя о подключении вилки. Сигнализация об окончании поезда осуществляется с помощью штыревого контакта в фиктивном разъеме.

Функции

• Обратная связь при подключении разъема: через дополнительный коммутационный элемент, встроенный в корпус розетки
• Обратная связь с конца поезда: через штыревой контакт в фиктивной розетке
• Прочная механическая и электрическая конструкция

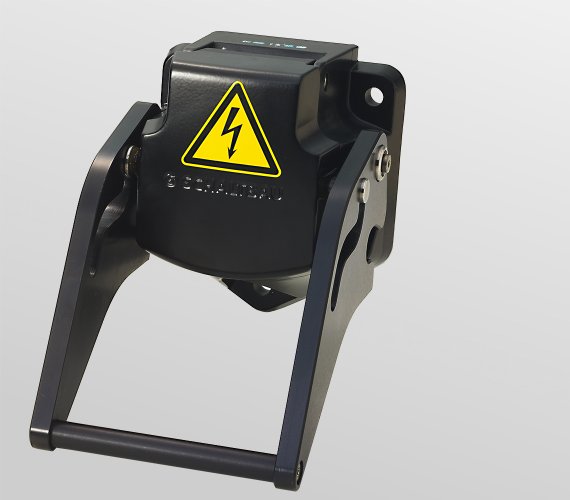

• Корпус розетки с металлической ручкой
• Разъем для питания и передачи сигнала

Приложения

• Дизельные поезда, электропоезда , железнодорожные вагоны и пассажирские вагоны: передача питания и сигналов для электропневматических тормозов, а также электропневматическое аварийное отключение тормозов ( ЭБТ )
• Грузовые вагоны: Передача энергии и сигналов для электропневматических тормозов
