Schaltbau GA – Круглые соединители, соответствующие отраслевому стандарту

Промышленные разъемы серии GA — это высококачественные разъемы специального назначения.

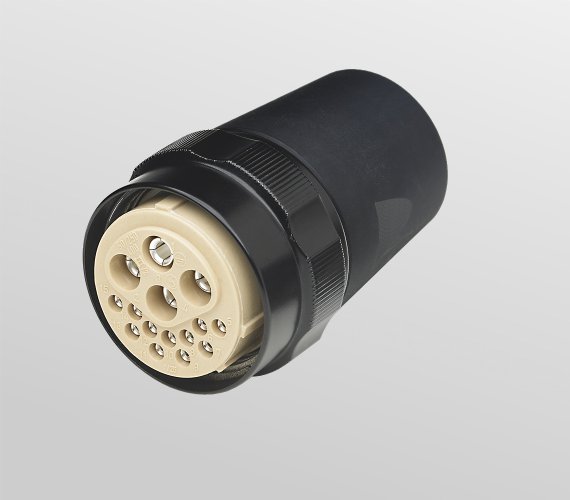

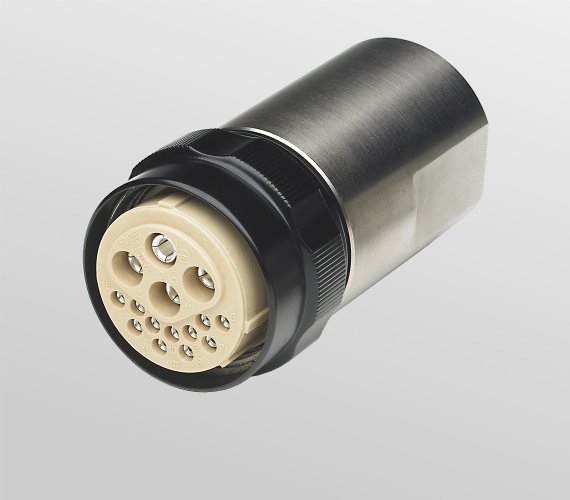

15-контактный круглый разъём имеет корпус из высокопрочного алюминиево-магниевого сплава. Контактная группа представляет собой комбинацию из 4 силовых и 11 управляющих контактов.

Термореактивные контактные вставки позволяют использовать разъём в широком диапазоне температур. Вилки и розетки для кабельного соединения и фланцевого крепления с различной резьбой для кабельных вводов доступны в качестве стандартных позиций. Защитные колпачки доступны в качестве аксессуаров. Специальные исполнения по запросу!

Герметичность IP67/IP69K: штыревые контакты и посадочные места для пайки герметично залиты в контактные вставки розеток, что исключает попадание воды даже при отсоединенном разъёме.

Конструкция разъёма с поляризованным ключом и шпоночным пазом предотвращает соприкосновение контактов с изолятором, что позволяет производить соединение половин разъёма «вслепую». Функциональное резьбовое соединение обеспечивает надёжность соединения.

Функции

• Высококачественный прочный металлический корпус
• 4 силовых и 11 управляющих контактов
• Функциональное резьбовое соединение с поляризованным шпоночным пазом и конструкцией шпоночного паза для простого и надежного соединения
• Розетки водонепроницаемы по стандарту IP67/IP69K в соединенном и разъединенном состоянии.
• Устойчив к агрессивным жидкостям
• Электрические и механические характеристики по IEC 61984

Applikationen

• Станкостроение
• Тестовые стенды
• Индивидуальное машиностроение
• Возобновляемые источники энергии
