UIC-IT – Экономически эффективная, быстрая и надежная передача данных

Современный железнодорожный транспорт требует надежных и современных Ethernet-решений для быстрой передачи данных. Серия UIC-IT компании Schaltbau отвечает этим требованиям, предлагая высокогибкое, универсальное и надежное решение Ethernet для суровых условий железной дороги с расчетным сроком службы на десятилетия.

Разъем серии UIC-IT оснащен одним или двумя 8-полюсными модулями Gigabit Ethernet (GbE) и 16 дополнительными сигнальными контактами, что обеспечивает универсальность и совместимость соединений. Он разработан для использования с различными типами рельсового транспорта, позволяя объединять подвижной состав разных производителей и железнодорожных операторов.

Функции

Варианты:

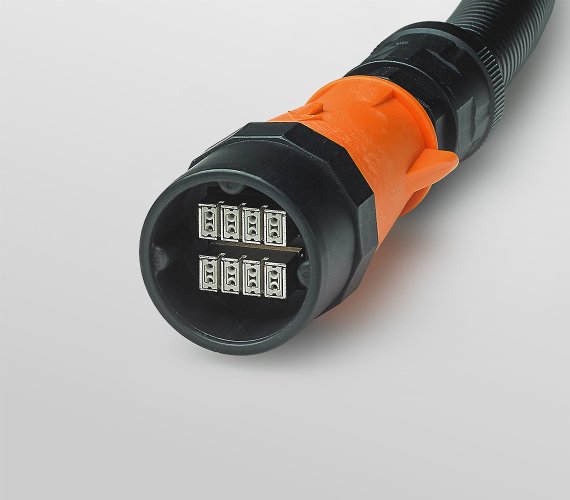

• 2× 8-полюсных модуля Gigabit Ethernet, корпус оранжевый

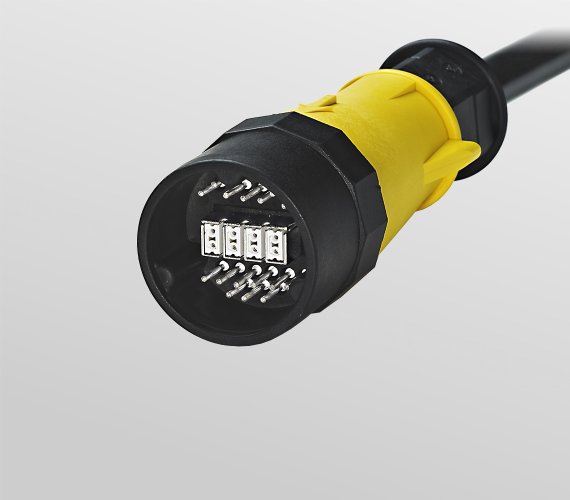

• 1× 8-полюсный модуль Gigabit Ethernet + 16 сигнальных контактов, корпус желтый

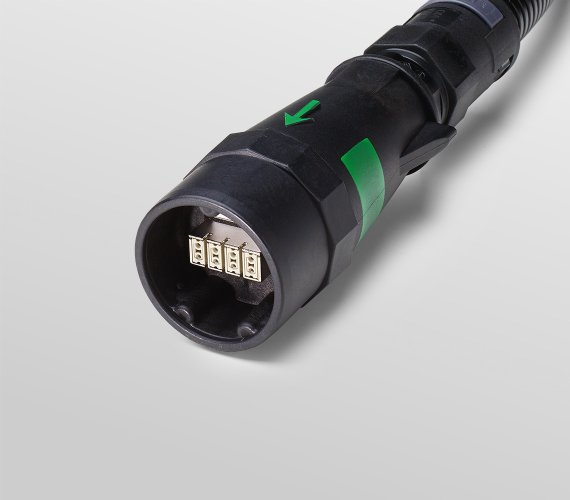

• 1× 8-полюсный модуль Gigabit Ethernet, корпус зеленый

Корпуса:

Корпуса кабельных вилок, розеток и заглушек соответствуют стандарту

IRS 50558. Прочные и надежные корпуса такие же, как у других разъёмов UIC 558 от Schaltbau.

• Гнездо, заглушка и пустое гнездо: литой под давлением алюминий — прочный и долговечный
• Вилка: полиамид, армированный стекловолокном

Контактные вставки:

• Модуль Gigabit Ethernet: экранированный на 360° модуль с 8 клеммами

  для 4 пар данных для передачи 10 GbE в постоянном соединении

  с кабелями данных, совместимыми с Cat 7
• Сигнальные контакты: 16 сигнальных контактов для дополнительных задач управления по мере

  необходимости, например, DB AG для спасательных и очистных работ

Сборка:

• Подходит для соединения трапов
• Быстрая и простая сборка
• Уплотнения можно заменить без разборки контактов.

Другие особенности:

• Разъединяющий разъем: неразрушающее разъединение контактов вилки и розетки при разъединении двух электрически не разъединенных транспортных средств. В соответствии с IRS 50558.

• Расчетный срок службы: до 10 000 циклов соединения

• Кабельная сборка: По запросу мы поставляем розетки и вилки, собранные в комплекте с кабелями или проводами в соответствии с конкретными требованиями заказчика.

• Герметичность:

  IP67: розетка, а также пустая и заглушка, с закрытой крышкой

  IP69K: разъем в сочлененном состоянии, кабельный ввод вилки включен

• Горючесть: сертифицировано по стандарту UL94-V0 и соответствует стандарту пожарной безопасности EN 45545.

• Устойчив к атмосферным воздействиям и температурам: от –40° C до +90° C для всего разъема

Приложения

Передача данных с высокой скоростью через Gigabit Ethernet благодаря прочному и долговечному разъёму обеспечивает высокую доступность сети. С новой серией UIC -IT компания Schaltbau, вероятно, установит стандарт в области передачи данных на железнодорожном транспорте.

Мы также поставляем контактные вставки для специальных применений.
